Первая страница > Об этом аппарате > Установка опций > Установка платы (опция) > Установка платы Gigabit Ethernet
(главным образом для стран Европы и Азии)
Установка платы Gigabit Ethernet (главным образом для стран Европы и Азии)
В данном разделе описан порядок установки платы Gigabit Ethernet.
Если на аппарате установлена плата Gigabit Ethernet, то порты Ethernet и USB на нем использовать невозможно. Используйте порты Ethernet и USB на плате Gigabit Ethernet.

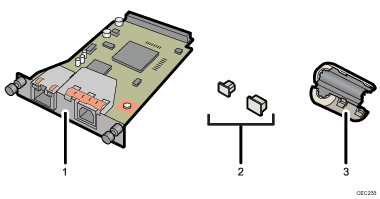

Проверьте содержимое упаковки.
Интерфейсная плата Gigabit Ethernet
Защитные колпачки (по одному на каждый порт Ethernet и USB)
Ферритовый сердечник
Конструкция ферритового сердечника изменяется в зависимости от модели аппарата.
Выключите выключатель основного питания и отсоедините шнур питания аппарата от электрической розетки.
Отсоедините кабели от портов Ethernet и USB аппарата и закройте каждый порт специальным защитным колпачком.
Ослабьте два винта, затем снимите крышку гнезда, в которое устанавливается плата Gigabit Ethernet.
Полностью вставьте карту Gigabit Ethernet.
Затяните два винта, чтобы закрепить плату Gigabit Ethernet.
Убедитесь в том, что плата Gigabit Ethernet до отказа вставлена в разъем.
Убедитесь в том, что плата Gigabit Ethernet установлена правильно, распечатав страницу конфигурации. Если она установлена правильно, то на странице конфигурации появится пункт "Плата Gigabit Ethernet" в списке "Связь с устройством". Подробные сведения о распечатке страницы конфигурации см. в руководстве по управлению сетью и системным параметрам.
Если плата установлена неправильно, повторите эту процедуру, начиная с шага 4. Если она корректно не устанавливается даже после повторной попытки установки, свяжитесь со своим агентом по продаже и обслуживанию.
Подробные сведения о подсоединении кабеля интерфейса Ethernet к порту Gigabit Ethernet см. в руководстве по управлению сетью и системным параметрам.
