Digitalizar a área total de um original de formato personalizado
Este capítulo explica como especificar um formato personalizado para digitalizar a área total de um original. Se pretender digitalizar a área total de um original de formato personalizado, seleccione [FormPersonaliz] como formato de digitalização.
Para visualizar o ecrã de definição de formato personalizado, no ecrã inicial do scanner, prima [Defin. digitalização] > [Formato digitalização] > [FormPersonaliz].
As tabelas seguintes explicam como medir os originais de formato personalizado e como especificar as definições de digitalização no ecrã de definições de formato personalizado.

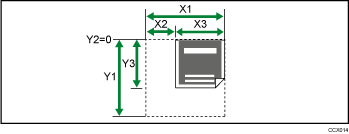

Como medir formatos
Orientação e colocação do original |
Método de medição para digitalizar a área total de um original de formato personalizado |
|---|---|
Na orientação |
|
Na orientação |
|
no vidro de exposição ou no ADF
no vidro de exposição ou no ADF

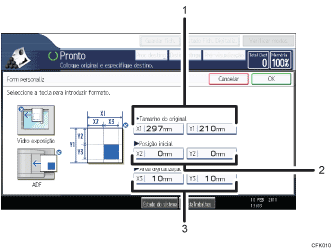

Definições de digitalização no ecrã de definição de formato personalizado
Tamanho do original (X1 e Y1)
Especifique o comprimento e a largura do original.
Introduza a largura e o comprimento reais respectivamente em [X1] e [Y1] e, em seguida, prima a tecla [
].Posição inicial (X2 e Y2)
Defina a Posição inicial para 0 mm (0 pol.).
Introduza "0" em [X2] e [Y2] e, em seguida, prima a tecla [
].Área digitalização (X3 e Y3)
Especifique os mesmos valores de Tamanho do original (X1, Y1).
Introduza os mesmos valores em [X3] e [Y3] como Tamanho do original (X1 e Y1 respectivamente) e depois prima a tecla [
].
Para X1, pode especificar 140 mm (5,5 polegadas) ou mais. Para Y1, pode especificar 128 mm (5,0 polegadas) ou mais.
Quando digitalizar originais utilizando [FormPersonaliz], não pode introduzir valores específicos em [Tamanho do original] e [Posição inicial]. Para configurar a área de digitalização, especifique primeiro a [Área digitalização] e a [Posição inicial] e, em seguida, o [Tamanho do original].
Para digitalizar um original cuja dimensão é mais pequena do que 140 mm (5,5 polegadas) ou cuja dimensão vertical seja mais pequena do que 128 mm (5,0 polegadas), configure as definições como se digitalizasse uma parte da área de um original maior. Por exemplo: para digitalizar uma etiqueta de CD no vidro de exposição, especifique X1 - X3 e Y1 - Y3 com base na tabela abaixo. Para obter mais informações sobre os procedimentos de digitalização, consulte "Digitalizar parte de um original de formato personalizado".
Para mais informações acerca da colocação de originais, consulte "Definição do Tipo de Alimentação de Originais".
