Ligar Interface

Este capítulo explica como identificar o interface do equipamento e ligar o equipamento de acordo com o ambiente de rede.

As portas Ethernet e USB2.0 standard não estão disponíveis quando a placa Ethernet Gigabit está instalada na máquina. Utilize as portas Ethernet e USB2.0 na placa Ethernet Gigabit.

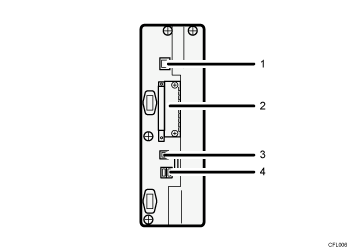

Ilustração com numeração da unidade principal

Porta 10BASE-T/100BASE-TX
Porta para ligação do cabo 10BASE-T ou 100BASE-TX
Slot da placa opcional
Instale uma placa de interface opcional nesta slot.
A slot pode alojar o conversor de formato de ficheiro ou uma das seguintes placas de interface:
- Placa wireless LAN: Necessária se pretender ligar esta máquina a uma wireless LAN. Quando instalada, esta unidade permite-lhe ligar a máquina a uma wireless LAN IEEE 802.11 a ou IEEE 802.11 b/g b/g.
- Placa Ethernet Gigabit: Necessária se pretender ligar a máquina a uma rede utilizando um cabo 1000BASE-T, 100BASE-TX ou 10BASE-T.
Porta USB 2.0 [Tipo B]
Porta para ligação do cabo de interface USB 2.0 [Tipo B]
Controladora USB
Porta para ligação do cabo de interface USB.
Utilize este interface para ligar o equipamento a um dispositivo de autenticação de cartões.

A slot da placa de interface opcional só pode conter um módulo: Apenas pode instalar uma placa wireless LAN, uma placa Ethernet Gigabit ou um conversor de formato de ficheiro de cada vez nesta slot.
