Instalar a Unidade de Alimentação de Papel (Opcional)

Esta secção descreve como instalar a unidade de alimentação de papel.

Se o equipamento tombar ou alguma tampa ou outra peça se partir, deve colocar o interruptor de alimentação na posição "Desligado" e desligar a ficha do cabo de alimentação da tomada de parede. Em seguida, contacte a assistência técnica e comunique o problema. Não utilize o equipamento. Fazê-lo pode originar incêndio ou choque eléctrico.

O tipo 1 pesa aproximadamente 45 kg (99,2 lb.), o tipo 2 pesa aproximadamente 47 kg (103,7 lb.) e o tipo 3 pesa aproximadamente 52 kg (114,7 lb.). Quando deslocar o equipamento, utilize as pegas embutidas em ambos os lados e levante-o devagar. Se tombar, o equipamento pode ficar danificado ou provocar ferimentos.

Quando desligar o cabo de alimentação da tomada da parede, puxe sempre a ficha e não o cabo. Pode danificar o cabo de alimentação se o puxar. A utilização de cabos de alimentação danificados pode originar incêndio ou choque eléctrico.

Desligue o cabo de alimentação da tomada de parede antes de deslocar o equipamento. Ao deslocar o equipamento, tenha cuidado para que o cabo de alimentação não fique danificado por baixo do mesmo. O incumprimento destas precauções pode originar incêndio ou choque eléctrico.

Depois de deslocar o equipamento, utilize o travão dos rodízios para o fixar. Caso contrário, o equipamento pode deslocar-se ou cair, causando ferimentos.

Antes de instalar ou remover opções, desligue sempre as fichas do cabo de alimentação da tomada de parede e dê tempo suficiente ao equipamento principal para arrefecer totalmente. O incumprimento destas precauções pode resultar em queimaduras.

Levantar a unidade de forma descuidada ou deixá-la cair pode provocar uma lesão.

Quando levantar o equipamento, não o segure pela bandeja.
Quando estão instaladas 3 unidades de alimentação, são detectadas como "Bandeja 2", "Bandeja 3" e "Bandeja 4”, começando pela unidade de cima.
Este procedimento aplica-se também quando instalar a unidade de alimentação de papel com rodízios (opcional).
O número de bandejas opcionais que podem ser instaladas depende do local onde o equipamento está instalado.
- Se o equipamento estiver instalado sobre uma secretária ou outra superfície elevada, pode ser empilhada até uma unidade de alimentação de papel.
  1. Unidade de alimentação de papel

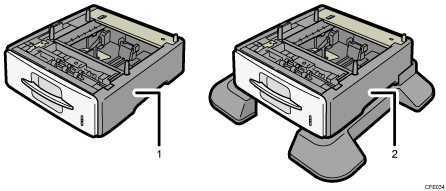

- Se o equipamento estiver instalado directamente no chão, podem ser empilhadas até três unidades de alimentação de papel. Empilhe a unidade de alimentação de papel com rodízios na parte inferior do equipamento.
  1. Unidade de alimentação de papel
  2. Unidade de alimentação de papel com rodízios

Verifique se a embalagem contém o seguinte:

Ilustração da unidade de alimentação de papel

Unidade de alimentação de papel
Unidade de alimentação de papel com rodízios

Retire a fita adesiva da unidade de alimentação de papel.

Desligue o interruptor de alimentação do equipamento e, em seguida, desligue o cabo de alimentação da impressora da tomada de parede.

Levante o equipamento pelas pegas embutidas dos lados.

São necessárias pelo menos quatro pessoas para levantar o equipamento.

Ilustração da unidade principal

Quando mover o equipamento, não pegue nele pelas seguintes peças para não causar anomalias:

Pega da bandeja de alimentação de papel standard.
Parte inferior da bandeja de alimentação manual.

Existem quatro pinos verticais na unidade de alimentação de papel. Alinhe os pinos com os orifícios que se encontram na parte de baixo do equipamento e, em seguida, baixe cuidadosamente o equipamento.

Ilustração da unidade de alimentação de papel

Quando instalar duas ou mais unidades, primeiro ligue as unidades umas às outras e, em seguida, instale-as no equipamento como uma só unidade.

Depois de instalar a unidade de alimentação de papel, verifique a bandeja de papel no visor.

Se a unidade de alimentação de papel não estiver instalada correctamente, repita o procedimento para voltar a instalá-la. Se não ficar instalada correctamente após a nova tentativa de instalação, contacte o seu revendedor ou a assistência técnica.
Se a área impressa não sair devidamente centrada, ajuste a posição de impressão para a unidade de alimentação de papel. Para mais informações, consulte a Resolução de problemas.
Para mais informações sobre como colocar papel na bandeja de papel, consulte "Colocar papel nas bandejas 1 4" ou "Alterar o formato de papel nas bandejas 1 4".
Após a instalação da nova unidade de alimentação de papel, poderá ser necessário configurar novamente as definições do driver. Para mais informações, consulte a Ajuda do driver de impressão.
