Componentes exteriores

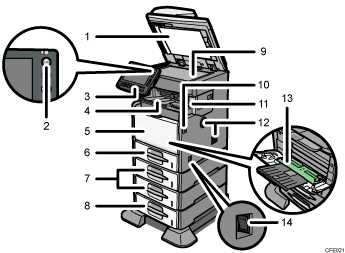

Vista frontal e direita

1. ADF

   Baixe o ADF sobre os originais colocados no vidro de exposição.

   Se colocar um conjunto de originais no ADF, os originais são alimentados automaticamente, um a um. Este ADF pode ser utilizado para originais com dois lados.

2. Interruptor de operação

   Prima o interruptor para ligar a alimentação (o indicador do interruptor de operação acende). Prima novamente para desligar a alimentação (o indicador do interruptor de operação apaga). Consulte “Ligar/Desligar a Alimentação”.

3. Painel de controlo

   Consulte "Painel de Controlo".

4. Bandeja interna 1 (apenas tipos 1 e 2) / Bandeja de separação em espinha do finalizador (apenas tipo 3)

   (A ilustração mostra a bandeja de separação em espinha do finalizador.)

   O papel copiado/impresso e os faxes recebidos são ejectados para aqui.

   Puxe o extensor para fora quando imprimir em papel de formato A4 ou 8¹/₂ × 11 ou superior.

5. Tampa frontal

   Abra esta tampa para aceder ao interior do equipamento. Para abrir esta tampa, carregue no botão de desbloqueio da tampa dianteira.

6. Bandeja 1

   Coloque aqui o papel com o lado de impressão virado para baixo.

7. Unidade de alimentação de papel (opcional)

   Coloque aqui o papel com o lado de impressão virado para baixo.

8. Unidade de alimentação de papel com rodízios (opcional)

   Coloque aqui o papel com o lado de impressão virado para baixo.

9. Vidro de exposição

   Coloque aqui os originais com a face virada para baixo.

10. Botão de desbloqueio da tampa dianteira

    Carregue neste botão para abrir a tampa dianteira.

11. Bandeja interna 2 (apenas tipo 2) / finalizador (apenas tipo 3)

    (A ilustração apresenta o finalizador.)

    Se seleccionar a bandeja 2 como a bandeja de saída, o papel copiado/impresso e os faxes são ejectados para aqui. Puxe para fora o extensor na bandeja interna 2 quando imprimir em papel de formato A4 ou 8¹/₂ × 11 ou superior.

    O finalizador faz colecção, separa e agrafa várias folhas de papel.

12. Orifícios de ventilação

    Impedem o equipamento de sobreaquecer.

13. Bandeja de alimentação manual

    Utilize para imprimir em papel normal, papel grosso, acetatos, papel etiqueta (etiquetas autocolantes) e papel de formato personalizado. Puxe para fora o extensor quando colocar papel de formato A4 ou 8¹/₂ × 11 ou superior na bandeja de alimentação manual.

14. Interruptor de alimentação principal

    Se o equipamento não funcionar depois de ligar o interruptor de operação, verifique se o interruptor de alimentação principal está ligado. Se estiver desligado, ligue-o. Consulte “Ligar/Desligar a Alimentação”.

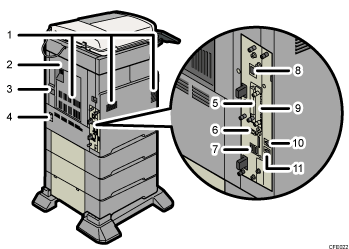

Vista traseira e esquerda

1. Orifícios de ventilação

   Impedem o equipamento de sobreaquecer.

2. Tampa traseira

   Abra esta tampa para retirar papel encravado.

3. Alavanca da tampa traseira

   Puxe esta alavanca para cima para abrir a tampa traseira.

4. Entrada de alimentação eléctrica

   Ligue aqui o cabo de alimentação do equipamento. Introduza a outra extremidade do cabo numa tomada de parede próxima.

5. Slot para SD cards

   Existem duas slots para SD card. Instale aqui os SD cards.

6. Porta USB 2.0 [Tipo B]

   Ligue aqui o cabo de interface USB 2.0 [Tipo B].

7. Unidade de controladora USB

   Ligue aqui o cabo de interface USB.

   Utilize este interface para ligar o equipamento a um dispositivo de autenticação de cartões.

8. Porta 10BASE-T/100BASE-TX

   Ligue aqui o cabo 10BASE-T ou 100BASE-TX.

9. Slot para placa opcional

   Instale uma placa opcional nesta slot.

10. Conector de telefone externo (standard para o tipo 2 e opcional para os tipos 1 e 3)

    Ligue aqui um telefone externo.

11. Conector de unidade de interface G3 (standard para o tipo 2 e opcional para os tipos 1 e 3)

    Ligue aqui uma linha G3.
