Podłączanie do interfejsu
Ta sekcja opisuje sposób określania interfejsu urządzenia i jego podłączania zależnie od środowiska sieciowego.
Standardowe porty Ethernet i USB2.0 urządzenia nie są dostępne, gdy karta Gigabit Ethernet jest zainstalowana w urządzeniu. Należy używać portów Ethernet i USB2.0 dostępnych na karcie Gigabit Ethernet.

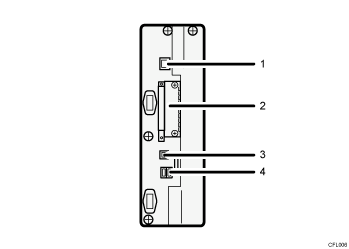

Port 10BASE-T/100BASE-TX
Port do podłączenia kabla 10BASE-T lub 100BASE-TX
Gniazdo na kartę opcjonalną
Istnieje możliwość instalacji karty opcjonalnego interfejsu w tym gnieździe.
W gnieździe można umieścić konwerter formatu plików lub jedną z następujących kart interfejsu:
Moduł bezprzewodowej sieci LAN: wymagany, jeśli chcesz podłączyć urządzenie do bezprzewodowej sieci LAN. Ten moduł pozwala podłączyć urządzenie do bezprzewodowej sieci LAN IEEE 802.11 a lub IEEE 802.11 b/g.
Karta Gigabit Ethernet: wymagana, jeśli chcesz podłączyć urządzenie do sieci za pomocą kabla 1000BASE-T, 100BASE-TX lub 10BASE-T.
Port USB 2.0 [Typ B]
Port do podłączenia kabla interfejsu USB 2.0 (Typ B)
Interfejs hosta USB
Port do podłączania kabla interfejsu USB.
Interfesju tego należy użyć w celu podłączenia drukarki do urządzenia autoryzacji karty.
Gniazdo na opcjonalną kartę interfejsu może zawierać tylko jeden moduł: w jednym czasie w tym gnieździe może być zainstalowana tylko jedna karta bezprzewodowej sieci LAN, jedna karta Gigabit Ethernet lub jeden konwerter formatu plików.
(głównie Europa i Azja)
