Instalacja karty Gigabit Ethernet (głównie Europa i Azja)
Sekcja ta opisuje sposób instalacji karty Gigabit Ethernet.
Porty Ethernet i USB urządzenia nie są dostępne, gdy karta Gigabit Ethernet jest zainstalowana w urządzeniu. Należy używać portów Ethernet i USB dostępnych na karcie Gigabit Ethernet.

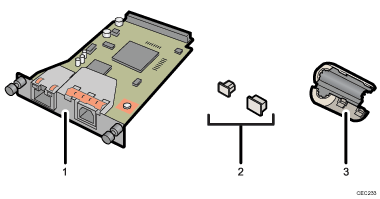

Sprawdź zawartość opakowania.
Karta Gigabit Ethernet
Zaślepki (po jednej do portu Ethernet oraz portu USB)
Rdzeń ferrytowy (filtr przeciwzakłóceniowy)
Wygląd rdzenia ferrytowego różni się w zależności od modelu urządzenia.
Wyłącz główny przełącznik zasilania, a następnie wyjmij przewód zasilający urządzenia z gniazda ściennego.
Odłącz kable z portu Ethernet oraz portu USB urządzenia i zabezpiecz oba porty odpowiednią zaślepką.
Odkręć dwie śrubki i zdejmij pokrywę gniazda, w którym ma być zainstalowana karta Gigabit Ethernet.
Wsuń całkowicie kartę Gigabit Ethernet.
Dokręć dwie śrubki mocujące kartę Gigabit Ethernet.
Sprawdź, czy karta Gigabit Ethernet jest pewnie podłączona do gniazda karty.
Sprawdź, czy karta Gigabit Ethernet została zainstalowana prawidłowo przez wydrukowanie strony konfiguracyjnej. Jeśli została zainstalowana prawidłowo, "Karta Gigabit Ethernet" pojawi się na stronie konfiguracyjnej w polu "Połączenie urządzenia". Aby uzyskać szczegółowe informacje na temat drukowania strony konfiguracyjnej, patrz Poradnik ustawień sieciowych i systemowych.
Jeśli karta nie została prawidłowo zainstalowana, powtórz procedurę począwszy od kroku 4. Jeśli nie można jej poprawnie zainstalować nawet mimo ponownej próby instalacji, zwróć się do sprzedawcy lub przedstawiciela serwisu.
Aby uzyskać szczegółowe informacje na temat sposobu podłączania kabla interfejsu Ethernet do portu Gigabit Ethernet, patrz Poradnik ustawień sieciowych i systemowych.
