Skanne en del av en original med egendefinert format

Hvis du bare vil skanne en del av en original med egendefinert størrelse, velg [Egendefinert størrelse] som skannestørrelse.

Trykk på [Skanneinnstillinger] > [Skanneformat] > [Egendefinert] på det første skanneskjermbildet for å vise skjermbildet for egendefinert format.

Mål Originalformat (X1 og Y1), Startposisjon (X2 og Y2), og Skann.område (X3 og Y3) på overflaten av originalen, og oppgi så disse verdiene i samme rekkefølge på skjermbildet for innstilling av egendefinert format for å skanne en del av en original.

Målemetoder avviker i forhold til hvor originalen er plassert og retningen den plasseres i. For mer informasjon om hvordan måle Originalformat (X1 og Y1), Startposisjon (X2 og Y2) og Skanneområde (X3 og Y3) korrekt, se "Hvordan måle formater".

Oppgi formatene i henhold til "Skanneinnstillinger på innstillingsskjermbildet for egendefinert størrelse".

Hvordan måle formater

Retning og plassering av original

Målemetode for skanning av "R"-delen

I Illustrasjon brukerpanel retningen i ADF.

Illustrasjon av originaltyper

I Illustrasjon brukerpanel retningen på glassplaten.

Illustrasjon av originaltyper

I papirretningen Illustrasjon av brukerpanel på glassplaten, eller i arkmateren.

Illustrasjon av originaltyper

Skanneinnstillingene på innstillingsskjermbildet for egendefinert format

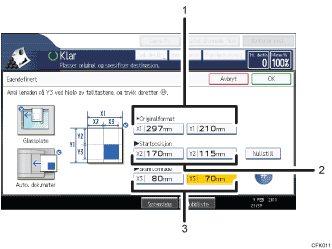

Skjermbildeillustrasjon av brukerpanelet med nummererte bildetekster

  1. Originalformat (X1 og Y1)

    Oppgi originalens fulle størrelse.

    Oppgi de faktiske verdiene i [X1] og [Y1] ved å vise til "Hvordan måle størrelser" og trykk deretter på tasten [Kryss].

  2. Startposisjon (X2 og Y2)

    Spesifiser startposisjonen for skanning.

    Oppgi de faktiske verdiene i [X2] og [Y2] i henhold til "Hvordan måle størrelser" og trykk deretter på tasten [Kryss].

  3. Skann.område (X3 og Y3)

    Spesifiser størrelsene på området du vil skanne.

    Oppgi de faktiske verdiene i [X3] og [Y3] i henhold til "Hvordan måle størrelser", og trykk på tasten [Kryss].

Merk

  • Du kan ikke oppgi spesifikke verdier i [Originalformat] og [Startposisjon] når du skanner originaler med [Egendefinert]. Du må angi [Skann.område] og [Startposisjon] først, og deretter [Originalformat] hvis du vil konfigurere skanneområdet.

  • For informasjon om hvordan plassere originaler, se "Stille inn original matingstype".
