Het volledige gebied van een origineel van aangepast formaat scannen
Deze sectie beschrijft hoe u een aangepast formaat kunt opgeven voor het scannen van het gehele origineel. Als u het volledige gebied van een aangepast origineel wilt scannen, selecteer dan [Aangepast formaat] als scanformaat.
Om het scherm voor instellingen voor een aangepast formaat weer te geven, drukt u op het eerste scannerscherm op [Scaninstellingen] > [Scanformaat] > [Aangepast formaat].
De volgende tabellen leggen uit hoe de originelen van aangepast formaat gemeten kunnen worden en hoe de scaninstellingen op het instellingenscherm van Aangepast formaat opgegeven kunnen worden.

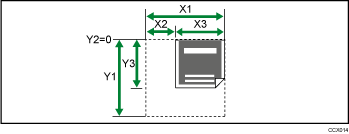

Het meten van formaten
Richting en plaatsing van origineel |
Meetmethode voor het scannen van het volledige gebied van een origineel met een aangepast formaat |
|---|---|
In de |
|
In de |
|
-richting op de glasplaat of in de ADF
-richting op de glasplaat of in de ADF

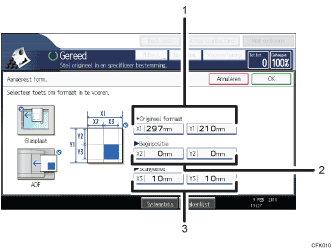

Scaninstellingen op het scherm voor instellingen voor een aangepast formaat
Origineel formaat (X1 en Y1)
Geef de lengte en breedte van het origineel op.
Voer de werkelijke breedte en lengte in bij [X1] respectievelijk [Y1] en druk vervolgens op de toets [
].Beginpositie (X2 en Y2)
Stel de Beginpositie in op 0 mm (0 inch).
Voer "0" in bij zowel [X2] als [Y2] en druk vervolgens op de toets [
].Scangebied (X3 en Y3)
Geef dezelfde waarden op als die van het Origineel formaat(X1, Y1).
Voer dezelfde waarde in [X3] en [Y3] in als Origineel formaat (respectievelijk X1 en Y1) en druk daarna op de [
]-toets.
Voor X1 kunt u een waarde van 140 mm (5,5 inch) of groter opgeven. Voor Y1 kunt u een waarde van 128 mm (5,0 inch) of groter opgeven.
Wanneer u originelen scant met behulp van [Aangepast formaat], kunt u geen specifieke waarden invoeren bij [Origineel formaat] en [Beginpositie]. Om het scangebied te configureren, geeft u eerst [Scangebied] en [Beginpositie] op en vervolgens [Origineel formaat].
Configureer de instellingen alsof u een gebied binnen een groter origineel scant, om een origineel te scannen waarvan de lengte minder is dan 140 mm (5,5 inch) of waarvan de breedte minder is dan 128 mm (5,0 inch). Bijvoorbeeld: als u een cd-label op de glasplaat wilt scannen, geeft u X1 - X3 en Y1 - Y3 op volgens het onderstaande schema. Raadpleeg voor meer informatie over scanprocedures de paragraaf "Een deel van een origineel met aangepast formaat scannen".
Voor informatie over het plaatsen van originelen, zie "Het instellen van het invoertype voor originelen".
