Aansluiten op de interface
In dit gedeelte wordt uitgelegd hoe u de interface van het apparaat kunt identificeren en hoe u het apparaat kunt aansluiten volgens de netwerkomgeving.
De standaard Ethernet- en USB2.0-poorten zijn niet beschikbaar wanneer de gigabit ethernetkaart op het apparaat is geïnstalleerd. Gebruik de ethernet- en USB2.0-poorten op de gigabit ethernetkaart.

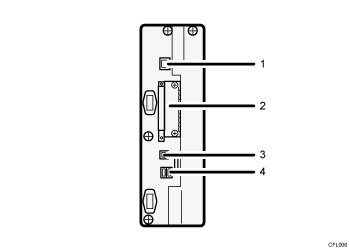

10BASE-T/100BASE-TX-poort
Poort voor het aansluiten van de 10BASE-T- of 100BASE-TX-kabel
Optionele kaartsleuf
Installeer een optionele interfacekaart in deze sleuf.
De sleuf biedt plaats aan de File Format Converter of aan een van de volgende interfacekaarten:
Wireless LAN-kaart: Is vereist als u dit apparaat wilt aansluiten op een wireless LAN. Met deze eenheid geïnstalleerd kunt u het apparaat aansluiten op een IEEE 802.11 a of een IEEE 802.11 b/g wireless LAN.
Gigabit ethernetkaart: Is vereist als u het apparaat wilt aansluiten op een netwerk met behulp van een 1000BASE-T-, 100BASE-TX- of 10BASE-T-kabel.
USB 2.0 [Type B]-poort
Poort om de USB 2.0 [type B]-interfacekabel op aan te sluiten.
USB-hostinterface
Poort om de USB-interfacekabel op aan te sluiten
Gebruik deze interface om het apparaat op een kaartverificatie-eenheid aan te sluiten.
De optionele sleuf voor interfacekaarten biedt plaats voor één module: u kunt telkens één Wireless LAN-kaart, gigabit ethernetkaart of File Format Converter in deze sleuf plaatsen.
