De papierinvoereenheid installeren (optioneel)

Dit gedeelte beschrijft hoe u de papierinvoereenheid moet installeren.

Als het apparaat omvalt of een paneel of andere onderdelen gebroken zijn, zet het apparaat dan uit en haal de stekker uit het stopcontact. Neem vervolgens contact op met uw servicevertegenwoordiger en meld het probleem. Gebruik het apparaat niet. Doet u dit wel, dan kan dit resulteren in brand of een elektrische schok.

Type 1 weegt ongeveer 45 kg (99,2 lb.), type 2 weegt ongeveer 47 kg (103,7 lb.) en type 3 weegt ongeveer 52 kg (114,7 lb.). Als u de printer wilt verplaatsen, moet u deze bij de grepen aan beide zijden vastpakken en langzaam optillen. De printer kan beschadigd raken of lichamelijk letsel veroorzaken als u deze laat vallen.

Wanneer u de stekker uit het stopcontact haalt, trek dan aan de stekker, niet aan het snoer. Als u aan het snoer trekt, kunt u het netsnoer beschadigen. Het gebruik van beschadigde netsnoeren kan resulteren in brand of een elektrische schok.

Haal de stekker uit het stopcontact voordat u het apparaat verplaatst. Pas op dat u het netsnoer onder het apparaat niet beschadigt wanneer u het apparaat verplaatst. Als u deze voorzorgsmaatregelen niet neemt, kan dit leiden tot brand of een elektrische schok.

Blokkeer de zwenkwieltjes nadat u het apparaat heeft verplaatst, zodat het goed op zijn plaats blijft staan. Doet u dit niet, dan kan het apparaat gaan bewegen of omvallen, waardoor er lichamelijke letsel kan worden veroorzaakt.

Haal, vóórdat u opties installeert of verwijdert, altijd eerst de stekker uit het stopcontact en geef de hoofdeenheid voldoende tijd om volledig af te koelen. Doet u dit niet, dan kan dit leiden tot brandwonden.

Wanneer u de papierinvoereenheid onzorgvuldig optilt of laat vallen, kan dit letsel veroorzaken.

Til het apparaat niet op aan de lades.
Als er drie papierinvoereenheden zijn geïnstalleerd, worden ze “Lade 2”, “Lade 3” en “Lade 4” genoemd. De bovenste eenheid heeft het laagste nummer.
Dezelfde procedure is van toepassing op het installeren van de papierinvoereenheid met zwenkwieltjes (optioneel).
Het aantal optionele laden dat kan worden geïnstalleerd is afhankelijk van de locatie waar het apparaat wordt geplaatst.
- Als het apparaat op een bureau of ander verhoogd oppervlak staat, kan maximaal één papierinvoereenheid worden toegevoegd.
  1. Papierinvoereenheid
- Als het apparaat op de vloer staat, kunnen er maximaal drie optionele papierinvoereenheden worden toegevoegd. Bevestig de papierinvoereenheid met zwenkwieltjes aan de onderkant van het apparaat.
  1. Papierinvoereenheid
  2. Papierinvoereenheid met zwenkwieltjes

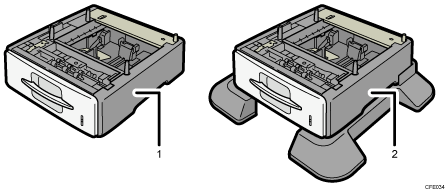

Controleer of het pakket de volgende items bevat:

Afbeelding van de papierinvoereenheid

Papierinvoereenheid
Papierinvoereenheid met zwenkwieltjes

Verwijder het plakband van de papierinvoereenheid.

Schakel het apparaat uit en haal de stekker uit het stopcontact.

Til het apparaat op bij de ingebouwde grepen aan de zijkanten.

Er zijn tenminste vier personen nodig om de printer te verplaatsen.

Afbeelding van de hoofdeenheid

Houd tijdens het verplaatsen van het apparaat de volgende onderdelen niet vast. Doet u dit wel, dan kan dit leiden tot storingen:

De hendel/handgreep op de standaard papierinvoerlade.
De onderzijde van de handinvoerlade.

Er bevinden zich vier staande pennen op de papierinvoereenheid. Plaats deze in de openingen aan de onderzijde van het apparaat en laat het apparaat voorzichtig zakken.

Afbeelding van de papierinvoereenheid

Als er twee of meer eenheden worden geïnstalleerd, verbindt de eenheden dan eerst met elkaar alvorens ze als één eenheid aan het apparaat te bevestigen.

Nadat de papierinvoereenheid is bevestigd, dient u de papierlade op het display te controleren.

Als de papierinvoereenheid niet juist is geïnstalleerd, voert u de installatie opnieuw uit volgens deze procedure. Als de papierinvoereenheid daarna nog niet juist is geïnstaleerd, neemt u contact op met uw verkoop- of servicevertegenwoordiger.
Als het afdrukgebied niet goed gecentreerd is, pas dan de afdrukpositie voor de papierinvoereenheid aan. Voor meer informatie raadpleegt u Problemen oplossen.
Voor meer informatie over het plaatsen van papier in de papierlade raadpleegt u “Papier plaatsen in lade 1 4” of “Het papierformaat in lade 1 4 wijzigen”.
Nadat een nieuwe papierinvoereenheid is geïnstalleerd, moeten de instellingen van het stuurprogramma misschien worden aangepast. Zie de Help-functie van het printerstuurprogramma voor meer informatie.
