Interne onderdelen

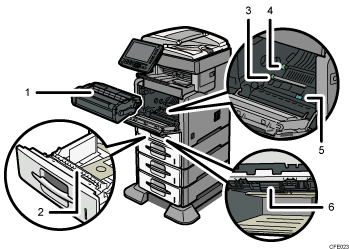

Aanzicht vanaf de voor- en rechterkant

1. Inktcartridge

   Bevat toner en de fotogeleidereenheid.

   Wanneer “Vervanging van de printcartridge is nu nodig.” verschijnt, moet de printcartridge worden vervangen.

2. Wrijvingsstrip

   Deze zorgt ervoor dat telkens maar één vel papier wordt ingevoerd. Als er meerdere vellen papier tegelijk worden ingevoerd, dient u de wrijvingsstrip zorgvuldig te reinigen.

3. Registratieroller

   Deze voert de vellen papier in het apparaat in om te kopiëren of af te drukken. Zorg ervoor dat u de roller reinigt als deze vuil is.

4. Transferrol

   Als “Vervanging vereist: Onderhoudskit” wordt weergegeven, dient u deze rol te vervangen.

5. Geleiderplaat

   Open de geleiderplaat om vastgelopen papier te verwijderen.

6. Papierinvoerrol

   Deze voert de vellen papier in het apparaat in om te kopiëren of af te drukken. Zorg ervoor dat u de roller reinigt als deze vuil is.

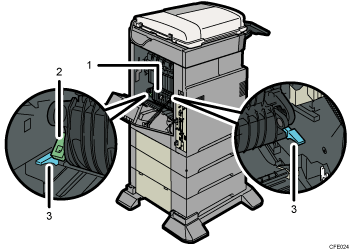

Aanzicht vanaf de achter- en linkerkant

1. Fuseereenheid

   Fuseert de toner op het papier.

   Als “Vervanging vereist: Onderhoudskit” wordt weergegeven, dient u deze rol te vervangen.

2. Envelophendel

   Til deze hendel omhoog als u enveloppen plaatst in lade 1 4 of in de handinvoerlade.

3. Vergrendelingshendels van de fuseereenheid

   Trek deze hendels omhoog als u de fuseereenheid moet vervangen.
