Collegamento alle interfacce

Questa sezione spiega come individuare l'interfaccia della macchina e collegare la macchina in base all'ambiente di rete.

Quando nella macchina è installata la scheda Gigabit Ethernet, le porte Ethernet e USB della macchina non sono disponibili. Utilizzare le porte Ethernet e USB 2.0 presenti sulla scheda Gigabit Ethernet.

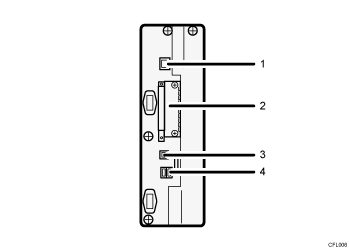

Illustrazione numerata unità principale

Porta 10BASE-T/100BASE-TX
Porta per collegare il cavo 10BASE-T o 100BASE-TX
Slot scheda opzionale
Installare in questo slot una scheda di interfaccia opzionale.
Nello slot può essere alloggiato il convertirore formato file o una delle seguenti schede di interfaccia:
- Scheda Wireless LAN: richiesta se si desidera collegare questa macchina a una wireless LAN. Se installata, questa unità consente di collegare la macchina a una wireless LAN IEEE 802.11 a oppure IEEE 802.11 b/g.
- Scheda Gigabit Ethernet: richiesta se si desidera collegare la macchina a una rete utilizzando un cavo 1000BASE-T, 100BASE-TX o 10BASE-T.
Porta USB 2.0 [Tipo B]
Porta per collegare il cavo di interfaccia USB 2.0 [Tipo B]
Interfaccia host USB
Porta per collegare il cavo di interfaccia USB
Usare quest'interfaccia per collegare la macchina a un dispositivo di autenticazione tramite scheda.

Lo slot della scheda di interfaccia opzionale può contenere un solo modulo. Installare quindi una scheda wireless LAN, una scheda Gigabit Ethernet o un convertitore formato file alla volta.
