Installazione della scheda Gigabit Ethernet Icona regione A(principalmente Europa e Asia)

Questa sezione descrive come installare la scheda Gigabit Ethernet.

Importante

  • Quando è installata nella macchina la scheda Gigabit Ethernet, le porte Ethernet e USB della macchina non sono disponibili. Utilizzare le porte Ethernet e USB presenti sulla scheda stessa.

1Verificare il contenuto della confezione.

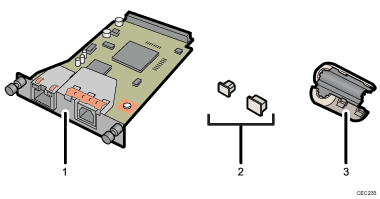

Illustrazione numerata scheda Gigabit Ethernet

  1. Scheda Gigabit Ethernet

  2. Cappucci protettivi (uno per la porta Ethernet e uno per la porta USB)

  3. Nucleo di ferrite

    Il design del nucleo di ferrite varia a seconda del modello di macchina.

2Spegnere l'interruttore generale e scollegare il cavo di alimentazione della macchina dalla presa a parete.

3Scollegare i cavi dalla porta ethernet e dalla porta USB della macchina e coprire ogni porta con il relativo cappuccio di protezione.

Illustrazione dell'installazione della scheda Gigabit Ethernet

4Allentare le due viti e rimuvoere il coperchio dello slot in cui è installata la scheda Gigabit Ethernet.

Illustrazione dell'installazione della scheda Gigabit Ethernet

5Inserire fino in fondo la scheda gigabit ethernet.

Illustrazione dell'installazione della scheda Gigabit Ethernet

6Serrare le due viti per fissare la scheda Gigabit Ethernet.

Verificare che la scheda Gigabit Ethernet sia saldamente connessa allo slot per le schede.

Illustrazione dell'installazione della scheda Gigabit Ethernet

Nota

  • Assicursi che la scheda gigabit ethernet sia stata correttamente installata stampando una pagina di configurazione. Se è stata installata correttamente, apparirà "Scheda Gigabit Ethernet" per "Connessione dispositivo" sulla pagina di configurazione. Per informazioni dettagliate sulla stampa della pagina di configurazione, vedere il Manuale delle impostazioni di sistema e di rete.

  • Se la scheda non è stata installata correttamente, ripetere la procedura dal punto 4. Se anche il nuovo tentativo di installazione non riesce, contattare l'assistenza o l'agente di vendita.

  • Per informazioni dettagliate su come collegare il cavo di interfaccia Ethernet alla porta Gigabit Ethernet, vedere il Manuale delle impostazioni di sistema e di rete.
