Connexion à l'interface

Cette section explique comment identifier l'interface de l'appareil et le connecter en fonction de l'environnement réseau.

Les ports Ethernet et USB 2.0 standard ne sont pas disponibles lorsque la carte Ethernet Gigabit est installée sur l'appareil. Utilisez les ports Ethernet et USB 2.0 de la carte Ethernet Gigabit.

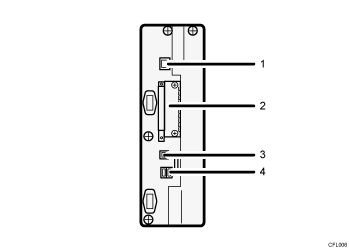

Illustration de l'unité principale avec numérotation

Port 10BASE-T/100BASE-TX
Port de connexion du câble 10BASE-T ou 100BASE-TX
Emplacement pour carte en option
Installez une carte d'interface en option dans cet emplacement.
L'emplacement peut accueillir le convertisseur de format de fichier ou l'une des cartes d'interface suivantes :
- Carte LAN sans fil : nécessaire pour connecter cet appareil à un réseau LAN sans fil. Une fois cette unité installée, elle vous permet de connecter l'appareil à un réseau LAN sans fil IEEE 802.11 ou IEEE 802.11 b/g.
- Carte Ethernet Gigabit : nécessaire pour connecter cet appareil à un réseau à l'aide d'un câble 1000BASE-T, 100BASE-TX ou 10BASE-T.
Port USB 2.0 [Type B]
Port permettant de connecter le câble de l'interface USB 2.0 [Type B].
Interface de l'hôte USB
Port pour la connexion du câble d'interface USB.
Utilisez cette interface pour connecter l'appareil à un dispositif d'authentification par carte.

L'emplacement pour carte d'interface en option peut contenir un module seulement : vous pouvez installer uniquement une carte LAN sans fil, une carte Ethernet Gigabit ou un convertisseur de format de fichier à la fois à cet emplacement.
