Paperiyksikön asentaminen (lisävaruste)

Tässä kerrotaan, miten paperiyksikkö asennetaan.

VAROITUS

  • Jos laite kaatuu tai laitteen kansi tai muu osa menee rikki, katkaise laitteesta virta ja irrota virtajohto pistorasiasta. Ota yhteys huoltoon ja ilmoita ongelmasta. Älä käytä laitetta. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku.

TÄRKEÄÄ

  • Tyyppi 1 painaa noin 45 kg, tyyppi 2 noin 47 kg ja tyyppi 3 noin 52 kg. Kun siirrät laitetta, käytä laitteen molemmilla puolilla olevia kahvoja ja nosta hitaasti. Jos laite pääsee putoamaan, se menee todennäköisesti rikki ja voi aiheuttaa henkilövahinkoja.

  • Kun irrotat virtajohdon pistorasiasta, vedä aina pistokkeesta äläkä johdosta. Johdosta vetäminen voi vahingoittaa virtajohtoa. Vialliset virtajohdot voivat aiheuttaa tulipalon tai sähköiskun.

  • Irrota virtajohto pistorasiasta ennen laitteen siirtämistä. Kun siirrät laitetta, varmista, ettei virtajohto jää laitteen alle ja vaurioidu. Ohjeiden noudattamatta jättämisestä voi seurata tulipalo tai sähköisku.

  • Kun laite on siirretty, säädä sen asento oikeaksi pyörämekanismien avulla. Jos laite pääsee liikkumaan tai kaatumaan, se voi aiheuttaa loukkaantumisvaaran.

  • Irrota aina virtajohdot pistorasiasta ja anna päälaitteen jäähtyä täysin ennen lisävarusteiden asentamista tai poistamista. Ohjeen noudattamatta jättäminen voi aiheuttaa palovammoja.

  • Paperikasetin huolimattomasta käsittelystä tai pudottamisesta voi seurata vahinkoja.

Tärkeää

  • Älä nosta laitetta paperikasetin kohdalta.

  • Kun laitteeseen on asennettu kolme paperiyksikköä, ne ovat “Kasetti 2”, “Kasetti 3” ja “Kasetti 4” ylimmästä lukien.

  • Pyörillä varustettu paperiyksikkö (lisävaruste) asennetaan samalla tavalla.

  • Laitteeseen asennettavien lisäpaperikasettien määrä riippuu laitteen sijoituspaikasta.

    • Jos laite on pöydällä tai tasolla, voidaan asentaa yksi paperiyksikkö.

      Paperiyksikön asennuksen kuva

      1. Paperikasetti

    • Jos laite on lattialla, voidaan asentaa enintään kolme paperiyksikköä. Pyörillä varustettu paperiyksikkö asennetaan alimmaiseksi.

      Paperiyksikön asennuksen kuva

      1. Paperikasetti

      2. Paperiyksikkö pyörillä

1Tarkista, että pakkauksessa on seuraavat tarvikkeet:

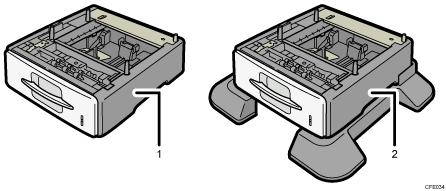

Lisäpaperikasetin kuva

  1. Paperikasetti

  2. Paperiyksikkö pyörillä

2Irrota teippi lisäpaperiyksiköstä.

3Sammuta päävirtakytkin ja irrota laitteen virtajohto pistorasiasta.

4Kun nostat laitetta, käytä molemmille puolille upotettuja kahvoja.

Laitteen nostamiseen tarvitaan vähintään neljä henkilöä.

Päälaitteen kuva

Älä pidä kiinni seuraavista osista laitetta siirrettäessä, sillä se saattaa aiheuttaa toimintahäiriöitä:

  • vakiopaperikasetin kahva

  • ohisyöttötason alapuoli

5Paperiyksikössä on pystyssä neljä tappia. Kohdista ne laitteen alapuolella oleviin reikiin ja laske laite sitten varovasti alas.

Lisäpaperikasetin kuva

Kun asennat kaksi tai useampia yksiköitä, liitä ensin lisäkasetit toisiinsa ja asenna ne laitteeseen yhtenäisenä yksikkönä.

6Tarkista paperikasetit näytöltä, kun olet asentanut lisäpaperiyksiköitä.

Huom.

  • Jos kasettia ei ole asennettu oikein, asenna se uudelleen ohjeiden mukaisesti. Ellei asennus onnistu toisellakaan kerralla, ota yhteys myynti- tai huoltoedustajaan.

  • Jos tulostusaluetta ei ole keskitetty oikein, säädä paperiyksikön tulostusaluetta. Lisätietoja, katso Vianmääritys.

  • Lisätietoja paperin lisäämisestä kasettiin, katso “Paperin lisääminen kasetteihin 1 väliviiva 4” tai “Paperikoon muuttaminen kaseteissa 1 väliviiva 4”.

  • Kun uusi paperikasetti on asennettu, ohjainasetukset pitää ehkä tehdä uudelleen. Lisätietoja, katso tulostinohjaimen ohje.
