Instalación de la tarjeta Gigabit Ethernet(principalmente Europa y Asia)
En esta sección se describe cómo instalar la tarjeta Gigabit Ethernet.
Los puertos Ethernet y USB de la máquina no están disponibles cuando la tarjeta Gigabit Ethernet está instalada en la máquina. Utilice los puertos Ethernet y USB de la tarjeta Gigabit Ethernet.

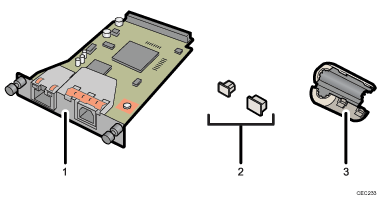

Compruebe el contenido de la caja.
Tarjeta Gigabit Ethernet
Tapas protectoras (una para el puerto Ethernet y otra para el puerto USB)
Núcleo de ferrita
El diseño del núcleo de ferrita varía según el modelo de máquina.
Apague el interruptor de alimentación principal y desenchufe el cable de alimentación de la toma de la pared.
Desconecte los cables del puerto Ethernet y el puerto USB de la máquina, y cubra cada puerto con su tapa protectora.
Afloje los dos tornillos y retire la tapa de la ranura donde se instala la tarjeta Gigabit Ethernet.
Inserte totalmente la tarjeta Gigabit Ethernet.
Apriete los dos tornillos para asegurar la tarjeta Gigabit Ethernet.
Compruebe que la tarjeta Gigabit Ethernet está bien conectada a la ranura de la tarjeta.
Imprima la página de configuración para confirmar que la tarjeta Gigabit Ethernet está correctamente montada. Si está instalada correctamente, aparecerá "Tarjeta Ethernet Gigabit" para "Conexión dispositivo" en la página de configuración. Si desea más información sobre la impresión de la página de configuración, consulte el Manual de referencia de configuración del sistema y de red.
Si la tarjeta no está instalada correctamente, repita el procedimiento desde el paso 4. Si sigue sin poder instalarla correctamente, póngase en contacto con un representante del servicio técnico o de ventas.
Si desea más información sobre cómo conectar el cable de interfaz de Ethernet al puerto Gigabit Ethernet, consulte el Manual de referencia de configuración del sistema y de red.
