Instalación de la unidad de alimentación de papel (Opcional)

En esta sección se describe cómo instalar la unidad de alimentación de papel.

ADVERTENCIA

  • Si la máquina vuelca y se cae, o si se rompe una tapa o cualquier otra pieza de la misma, deberá apagar el interruptor de la impresora y desconectar el cable de alimentación de la toma de corriente. A continuación, póngase en contacto con el representante del servicio técnico e infórmele del problema. No use la máquina. De hacerlo, podría producirse un incendio o una descarga eléctrica.

PRECAUCIÓN

  • El tipo 1 pesa aproximadamente 45 kg (99,2 lb.); el tipo 2, aproximadamente 47 kg (103,7 lb.); y el tipo 3, aproximadamente 52 kg (114,7 lb.). Al mover la máquina, utilice las asas de sujeción a ambos lados, y levántela lentamente. La máquina se romperá o provocará daños si cae.

  • Cuando desconecte el cable de alimentación de la toma de corriente, tire siempre del conector, nunca del cable. Si tira del cable, podría dañarlo. El uso de cables de alimentación dañados puede desencadenar un incendio o provocar una descarga eléctrica.

  • Desenchufe el cable de alimentación de la toma de corriente antes de mover la máquina. Cuando mueva la máquina, tenga cuidado de que el cable de alimentación no acabe debajo de la máquina y resulte dañado. Si no se toman estas precauciones podría producirse un incendio o una descarga eléctrica.

  • Después de trasladar la máquina, fíjela en su ubicación con la sujeción pivotante. De lo contrario, puede moverse o caerse y provocar daños físicos.

  • Antes de instalar o retirar opciones, desenchufe siempre los cables de alimentación de la toma de corriente y deje pasar algún tiempo para que la unidad principal se enfríe por completo. De no adoptarse estas precauciones, podrían producirse quemaduras.


  • Si levanta la unidad de alimentación de papel sin tener cuidado o la deja caer puede sufrir daños.

Importante

  • No utilice la bandeja para levantar la máquina.

  • Si hay tres unidades de alimentación de papel instaladas, se detectan como “Bandeja 2”, “Bandeja 3” y “Bandeja 4”, a partir de la unidad superior.

  • Cuando se instala la unidad de alimentación de papel con ruedas (opcional), se usa el mismo procedimiento.

  • El número de bandejas opcionales que se pueden instalar depende de la ubicación en que se instale la máquina.

    • Si la máquina se instala sobre un escritorio u otra superficie elevada, se puede apilar hasta una unidad de alimentación de papel.

      Ilustración de la instalación de la unidad de alimentación de papel

      1. Unidad de alimentación de papel

    • Si ésta se instala directamente en el suelo, se pueden apilar hasta tres unidades de alimentación de papel. Apile la unidad de alimentación de papel con ruedas en la parte inferior de la máquina.

      Ilustración de la instalación de la unidad de alimentación de papel

      1. Unidad de alimentación de papel

      2. Unidad de alimentación de papel con ruedas

1Compruebe que el paquete contenga lo siguiente:

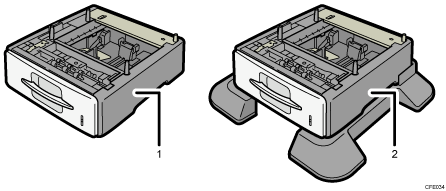

Ilustración de la unidad de alimentación de papel

  1. Unidad de alimentación de papel

  2. Unidad de alimentación de papel con ruedas

2Retire la cinta adhesiva de la unidad de alimentación de papel.

3Apague el interruptor de alimentación principal y desenchufe el cable de alimentación de la toma de la pared.

4Levante la máquina por las asas incorporadas de los laterales.

Se necesitan al menos cuatro personas para levantar la máquina.

Ilustración de la unidad principal

Cuando mueva la máquina, no la sujete por los componentes que se indican a continuación, ya que ello podría causar un mal funcionamiento:

  • El asa de la bandeja de alimentación de papel estándar.

  • La parte inferior de la bandeja bypass.

5Hay cuatro patillas verticales en la unidad de alimentación de papel. Alinéelas con los tres orificios de la parte inferior de la máquina y bájela con cuidado.

Ilustración de la unidad de alimentación de papel

Cuando instale dos o más unidades, conecte en primer lugar las unidades de forma agrupada y después conéctelas como una única unidad a la máquina.

6Después de instalar la unidad de alimentación de papel, compruebe la bandeja de papel en la pantalla.

Nota

  • Si la unidad de alimentación de papel no está instalada correctamente, vuelva a intentarlo siguiendo este procedimiento. Si no puede instalarse correctamente incluso después de un segundo intento, póngase en contacto con su distribuidor o con un representante del servicio técnico.

  • Si el área de impresión no está centrada correctamente, ajuste la posición de impresión de la unidad de alimentación de papel. Si desea más información, consulte Detección de errores.

  • Si desea más información sobre la carga de papel en la bandeja, consulte “Carga de papel en las bandejas 1 guión 4” o “Cambio del tamaño de papel en las bandejas 1 guión 4”.

  • Después de instalar una nueva unidad de alimentación de papel, es necesario volver a configurar los ajustes del driver. Para obtener más información, consulte la Ayuda del driver de impresora.
