Anschließen an die Schnittstellen
Dieser Abschnitt erläutert, wie die Schnittstelle des Geräts identifiziert und das Gerät in Übereinstimmung mit der Netzwerkumgebung angeschlossen wird.
Die Standardanschlüsse für Ethernet und USB2.0 sind nicht verfügbar, wenn das Gerät mit der Gigabit-Ethernet-Karte ausgerüstet ist. Verwenden Sie stattdessen die Ethernet- und USB2.0-Anschlüsse auf der Gigabit-Ethernet-Karte.

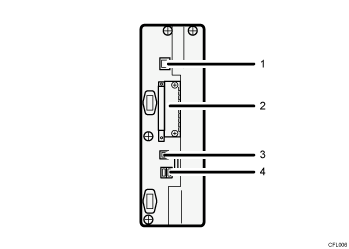

10BASE-T/100BASE-TX-Anschluss
Anschluss für das 10BASE-T- oder 100BASE-TX-Kabel
Steckplatz für optionale Karten
Installieren Sie eine optionale Schnittstellenkarte in diesem Steckplatz.
Der Steckplatz kann entweder den Dateiformatkonverter oder eine der folgenden Schnittstellenkarten aufnehmen:
Wireless-LAN-Karte: Erforderlich, wenn Sie dieses Gerät an ein Wireless LAN anschließen möchten. Wenn diese Karte installiert ist, können Sie das Gerät an ein der Norm IEEE 802.11 a oder IEEE 802.11 b/g entsprechendes Wireless LAN anschließen.
Gigabit-Ethernet-Karte: Erforderlich, wenn Sie das Gerät über ein 1000BASE-T-, 100BASE-TX- oder 10BASE-T-Kabel mit einem Netzwerk verbinden möchten.
USB2.0-Anschluss [Typ B]
Anschluss für das USB 2.0-Schnittstellenkabel [Typ B]
USB-Host-Schnittstelle
Anschluss zum Anschließen des USB-Schnittstellenkabels
Verwenden Sie diese Schnittstelle, um das Gerät an ein Kartenauthentifizierungsgerät anzuschließen.
Der Steckplatz für optionale Schnittstellenkarten kann nur ein Modul aufnehmen: Sie können in diesem Steckplatz nur jeweils eine Wireless LAN-Karte, eine Gigabit-Ethernet-Karte oder einen Dateiformatkonverter installieren.
