Installation des Gigabit-Ethernet-Boards (hauptsächlich Europa und Asien)
Dieser Abschnitt beschreibt die Installation des Gigabit-Ethernet-Boards.
Die Ethernet- und USB-Anschlüsse des Geräts sind nicht verfügbar, wenn das Gigabit-Ethernet-Board im Gerät installiert ist. Verwenden Sie stattdessen die Ethernet- und USB-Anschlüsse auf dem Gigabit-Ethernet-Board.

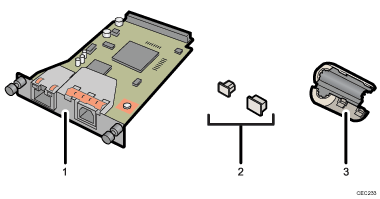

Den Kartoninhalt überprüfen.
Gigabit-Ethernet-Karte
Schutzkappen (jeweils eine für den Ethernet- und den USB-Port)
Ferritkern
Die Konstruktion des Ferritkerns variiert entsprechend dem Gerätemodell.
Den Hauptschalter des Geräts abschalten und das Netzkabel des Geräts aus der Steckdose ziehen.
Die Kabel vom Ethernet-Anschluss und USB-Anschluss des Geräts entfernen und die beiden Anschlüsse mit den Schutzkappen abdecken.
Lösen Sie die beiden Schrauben und nehmen Sie die Abdeckung vom Steckplatz, in dem das Gigabit-Ethernet-Board installiert ist.
Setzen Sie das Gigabit Ethernet-Board vollständig ein.
Ziehen Sie beide Schrauben an, um die Gigabit-Ethernet-Karte zu sichern.
Stellen Sie sicher, dass die Gigabit-Ethernet-Karte fest am Steckplatz des Boards angeschlossen ist.
Überprüfen Sie, ob das Gigabit-Ethernet-Board korrekt installiert wurde, indem Sie die Konfigurationsseite ausdrucken. Wenn es richtig installiert wurde, wird auf der Konfigurationsseite "Gigabit-Ethernet-Board" für "Geräteverbindung" angezeigt. Weitere Informationen über das Ausdrucken der Konfigurationsseite finden Sie im Handbuch Netzwerk- und Systemeinstellungen.
Falls das Board nicht ordnungsgemäß installiert wurde, wiederholen Sie den Vorgang ab Schritt 4. Sollte auch dieser erneute Installationsversuch fehlschlagen, wenden Sie sich an Ihren Vertriebs- oder Kundendienstmitarbeiter.
Weitere Informationen über den Anschluss des Kabels für die Ethernetschnittstelle an den Gigabit-Ethernet-Port finden Sie im Handbuch für die Netzwerk- und Systemeinstellungen.
