Installation der Papiereinzugseinheit (optional)

Dieser Abschnitt beschreibt, wie die Papiereinzugseinheit installiert wird.

Wenn das Gerät umkippt oder eine Abdeckung oder ein anderes Bauteil kaputt geht, müssen Sie den Hauptschalter auf Aus stellen und das Netzkabel aus der Wandsteckdose ziehen. Teilen Sie das Problem Ihrem Kundendienstmitarbeiter mit. Benutzen Sie das Gerät nicht weiter. Andernfalls besteht die Gefahr von Brand oder Stromschlag.

Typ 1 wiegt ca. 45 kg (99,2 lb.), Typ 2 wiegt ca. 47 kg (103,7 lb.) und Typ 3 wiegt ca. 52 kg (114,7 lb.). Zum Bewegen des Geräts die dafür vorgesehenen Griffe auf beiden Seiten verwenden und langsam anheben. Ein Fallenlassen des Geräts kann zu Verletzungen oder Schäden am Gerät führen.

Wenn Sie den Stecker aus der Wandsteckdose ziehen, ziehen Sie immer am Stecker und nicht am Kabel. Andernfalls kann das Netzkabel beschädigt werden. Bei der Verwendung von beschädigten Netzkabeln besteht die Gefahr von Brand oder Stromschlag.

Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das Gerät umstellen. Achten Sie beim Verschieben des Geräts darauf, dass das Netzkabel nicht unter dem Gerät eingeklemmt und beschädigt wird. Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr von Brand oder Stromschlag.

Fixieren Sie das Gerät nach dem Umstellen mithilfe der Befestigungslaufrollen an seiner Position. Andernfalls wird das Gerät möglicherweise unabsichtlich bewegt und verursacht Verletzungen.

Ziehen Sie vor dem Installieren oder Entfernen von Optionen stets das Netzkabel aus der Wandsteckdose und warten Sie, bis das Hauptgerät vollständig abgekühlt ist. Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr von Verbrennungen.

Wenn Sie die Papereinzugseinheit unachtsam anheben oder fallenlassen, kann dies zu Verletzungen führen.

Das Gerät nicht im Magazinbereich anheben.
Wenn drei Papiereinzugseinheiten installiert sind, werden diese, beginnend bei der oberen Einheit, als “Magazin 2”, “Magazin 3” und “Magazin 4” erkannt.
Dasselbe gilt beim Installieren der optionalen Papiereinzugseinheit mit Rollen (optional).
Wie viele optionale Magazine installiert werden können, hängt davon ab, an welchem Standort das Gerät installiert wird.
- Wenn das Gerät auf einem Schreibtisch oder einer anderen erhöhten Fläche installiert wird, kann eine optionale Papiereinzugseinheit eingesetzt werden.
  1. Papiereinzugseinheit
- Wenn das Gerät direkt auf dem Boden installiert wird, können bis zu drei optionale Papiereinzugseinheiten eingesetzt werden. Befestigen Sie die Papiereinzugseinheit mit Rollen am Geräteboden.
  1. Papiereinzugseinheit
  2. Papiereinzugseinheit mit Rollen

Den Verpackungskarton auf folgenden Inhalt überprüfen:

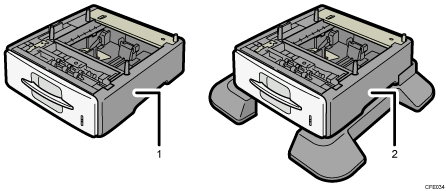

Abbildung Papiereinzugseinheit

Papiereinzugseinheit
Papiereinzugseinheit mit Rollen

Die Klebestreifen von der Papiereinzugseinheit entfernen.

Den Hauptschalter des Geräts abschalten und das Netzkabel des Geräts aus der Steckdose ziehen.

Heben Sie das Gerät an den Griffmulden, die sich an den Seiten des Geräts befinden.

Es werden mindestens vier Personen benötigt, um das Gerät zu heben.

Die Abbildung zeigt das Hauptgerät

Heben Sie das Gerät auf keinen Fall an den folgenden Teilen an, da dies zu Funktionsstörungen führen könnte:

Griff am Standard-Papiereinzugsmagazin.
Unterseite des Bypass.

Es gibt vier senkrechte Stifte auf der optionalen Papiereinzugseinheit. Richten Sie sie an den Löchern an der Unterseite des Geräts aus und senken Sie das Gerät vorsichtig ab.

Abbildung Papiereinzugseinheit

Wenn Sie zwei oder mehr Einheiten installieren, verbinden Sie zuerst die einzelnen Einheiten miteinander und befestigen Sie diese anschließend am Gerät.

Überprüfen Sie nach der Installation der Papiereinzugseinheit das Papiermagazin auf der Anzeige.

Wenn die Papiereinzugseinheit nicht ordnungsgemäß installiert wurde, wiederholen Sie diesen Vorgang. Falls sie selbst nach einem erneuten Versuch nicht korrekt installiert werden kann, setzen Sie sich mit Ihrem Vertriebs- oder Kundendienstmitarbeiter in Verbindung.
Wenn der Druckbereich nicht richtig zentriert ist, passen Sie die Druckposition für die Papiereinzugseinheit an. Details finden Sie in der Fehlerbehebung.
Weitere Informationen zum Einlegen des Papiers in das Papiermagazin finden Sie unter “Einlegen von Papier in die Magazine 1 4” oder “Änderung des Papierformats in den Magazinen 1 4”.
Nach der Installation einer neuen Papiereinzugseinheit müssen die Treibereinstellungen möglicherweise neu konfiguriert werden. Weitere Einzelheiten entnehmen Sie der Druckertreiber-Hilfe.
