Montering af kassettemodulet (ekstraudstyr)

Dette afsnit beskriver, hvordan kassettemodulet monteres.

Hvis maskinen vælter, eller hvis en låge eller en anden del går i stykker, skal du slukke for strømafbryderen og trække kablet ud af stikkontakten. Kontakt derefter en servicetekniker vedrørende problemet. Maskinen må ikke bruges. Det kan medføre brand eller elektriske stød.

Type 1 vejer ca. 45 kg, type 2 vejer ca. 47 kg, og type 3 vejer ca. 52 kg. Når du løfter maskinen, skal du gøre det langsomt og bruge håndtagene på begge sider. Maskinen kan gå i stykker og medføre skader, hvis den tabes.

Når strømkablet tages ud af stikkontakten i væggen, skal du altid trække i stikket, ikke i kablet. I modsat fald kan kablet blive beskadiget. Brug af beskadigede kabler kan medføre brand eller give elektriske stød.

Træk ledningen ud af stikkontakten, inden du flytter maskinen. Under flytningen skal du passe på, at ledningen ikke beskadiges under maskinen. I modsat fald kan det resultere i brand eller elektriske stød.

Når du har flyttet maskinen, skal du bruge beslaget til at fæstne den. Ellers kan maskinen forskubbe sig eller vælte og medføre skader.

Før du installerer eller fjerner ekstraudstyr, skal du altid tage strømkablet ud af stikkontakten og vente, til hovedenheden er kølet helt ned. Hvis disse forholdsregler ikke følges, kan det resultere i forbrændinger.

Hvis du løfter kassettemodulet skødesløst eller taber det, kan det medføre personskader.

Tag ikke fat ved kassetten, når du løfter maskinen.
Når der er monteret tre kassettemoduler, registreres de som “Kassette 2”, “Kassette 3” og “Kassette 4” fra den øverste enhed og ned.
Den samme procedure gælder for montering af kassettemodulet med støttepladerne (ekstraudstyr).
Antallet af ekstrakassetter, der kan monteres, afhænger af, hvor maskinen er opstillet.
- Hvis maskinen står på et bord eller en anden hævet overflade, kan der monteres op til et kassettemodul.

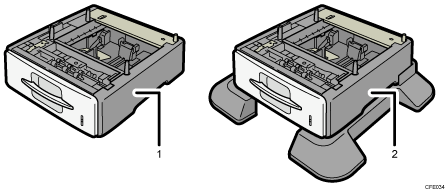

  1. Kassettemodul
- Hvis maskinen skal stå direkte på gulvet, kan der monteres op til tre kassettemoduler. Montér kassettemodulet med støttepladerne i bunden af maskinen.
  1. Kassettemodul
  2. Kassettemodul med støtteplader

Kontrollér, at pakken indeholder følgende:

Illustration af kassettemodulet

Fjern tapen fra kassettemodulet.

Sluk på hovedafbryderen, og tag kablet ud af stikkontakten.

Løft maskinen ved at tage fat i grebene på begge sider.

Der skal mindst fire personer til at løfte maskinen.

Illustration af hovedenhed

Hold ikke på følgende dele, når maskinen flyttes, da der kan opstå funkionsfejl:

Der er fire lodrette stifter på kassettemodulet. Justér dem til hullerne på undersiden af maskinen, og sænk maskinen forsigtigt.

Illustration af kassettemodulet

Ved montering af to eller flere enheder skal enhederne først forbindes med hinanden og dernæst monteres på maskinen som en enkelt enhed.

Efter montering af kassettemodulet skal papirkassetten kontrolleres på displayet.

Hvis kassettemodulet ikke er installeret korrekt, skal du gentage installationsproceduren. Hvis installationen ikke lykkes efter gentagne forsøg, bør du kontakte en salgs- eller servicerepræsentant.
Hvis udskriftsområdet ikke er centreret korrekt, skal printpositionen for kassettemodulet justeres. Yderligere oplysninger findes under "Justering af udskriftspositionen" i vejledningen Fejlsøgning.
Yderligere oplysninger om ilægning af papir findes under “Ilægning af papir i kassette 1 4” eller “Ændring af papirformat i kassette 1 4”.
Når et nyt kassettemodul er installeret, skal driverindstillingerne muligvis omkonfigureres. Yderligere oplysninger findes i hjælpen til printerdriveren.
