Ytterside: vist forfra

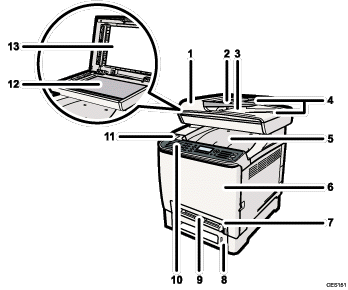

Utvendig visning med nummerering

  1. ADF-deksel (automatisk dokumentmater)

    Åpne dette dekselet for å fjerne originaler som sitter fast i ADF.

  2. ADF-magasin

    Legg bunken med originaler her. De mates automatisk. Dette magasinet kan inneholde inntil 35 ark vanlig papir.

  3. Mottaksbrett for ADF

    Originaler som er skannet med ADF leveres hit.

  4. Forlenger for ADF-magasinene

    Forleng disse når du legger papir som er lengre enn A4 i ADF-magasinet.

  5. Mottaksbrett/toppdeksel

    Utskrevet papir leveres hit. Du kan stable opptil 150 ark vanlig papir her.

    Åpne her for å bytte tonerkassetter.

  6. Frontdeksel

    Lukk opp dette dekselet for å bytte flasken med avfallstoner eller fjerne feilmatet papir.

  7. Magasin 1

    Dette magasinet kan inneholde inntil 250 ark vanlig papir.

  8. Magasin 2 (ekstrautstyr)

    Dette magasinet kan inneholde inntil 500 ark vanlig papir.

  9. Multiarkmater

    Legg inn papiret her, ett ark om gangen.

  10. Kontrollpanel

    Inneholder en skjerm og taster for maskinkontroll.

  11. Port til USB-disk

    Sett inn en USB-disk hvis du vil bruke funksjonen Skann til USB eller koble til et digitalkamera med en USB-kabel hvis du vil skrive ut med PictBridge.

  12. Glassplate

    Legg originalene her, ett ark av gangen.

  13. Deksel til glassplaten

    Åpne dette dekselet for å legge originaler på glassplaten.
