Buitenkant: Vooraanzicht

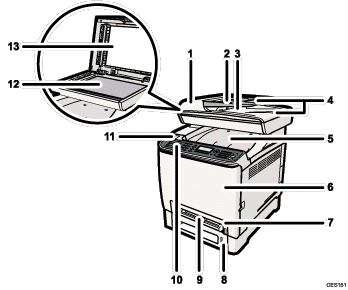

Genummerde illustratie van vooraanzicht

  1. ADF-klep (Automatische documentinvoer)

    Open deze klep om originelen die zijn vastgelopen in de ADF te verwijderen.

  2. ADF-invoerlade

    Plaats stapeltjes originelen hier. Ze worden automatisch ingevoerd. De lade kan maximaal 35 vellen normaal papier bevatten.

  3. ADF-uitvoerlade

    Originelen die gescand zijn met de ADF worden hier uitgevoerd.

  4. ADF-ladeverlengstuk

    Trek deze uit als u papier in de invoerlade voor de ADF plaatst dat groter dan A4 is.

  5. Uitvoerlade / Bovenpaneel

    Hier wordt het afgedrukte papier uitgevoerd. U kunt hier tot 150 vellen normaal papier op elkaar plaatsen.

    U kunt via deze opening ook de printcartridges vervangen.

  6. Voorpaneel

    Open dit paneel wanneer u een tonerafvalfles moet vervangen of vastgelopen papier moet verwijderen.

  7. Lade 1

    Deze lade kan maximaal 250 vellen normaal papier bevatten.

  8. Lade 2 (optie)

    Deze lade kan maximaal 500 vellen normaal papier bevatten.

  9. Handinvoer

    Voer het papier hier vel voor vel in.

  10. Bedieningspaneel

    Bevat een touchscreen display en knoppen voor de bediening van het apparaat.

  11. USB-poort voor geheugenkaart

    Steek een USB-geheugenkaart in het apparaat om de functie Scannen naar USB te gebruiken of sluit een digitale camera aan via een USB-kabel voor afdrukken met PictBridge.

  12. Glasplaat

    Plaats hier originelen vel voor vel.

  13. Afdekklep van de glasplaat

    Open deze klep om originelen op de glasplaat te plaatsen.
