Maskinen set forfra

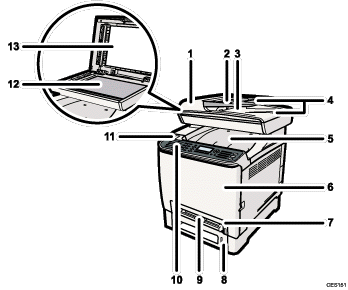

Nummererede illustrationer af forsiden

  1. ADF-låge

    Åbn lågen for at fjerne originaler, der sidder fast i ADF'en.

  2. ADF'ens indputbakke

    Anbring en stak originaler her. De bliver indført automatisk. Denne bakke kan indeholde op til 35 ark almindeligt papir.

  3. ADF'ens modtagebakke

    Originaler, der scannes via ADF'en, udskrives her.

  4. Forlænger til ADF-bakker

    Forlæng disse, når der ilægges papir i ADF-bakken, som er længere end A4.

  5. Modtagebakke/toplåge

    Udskrevet papir leveres her. Her kan stakkes op til 150 ark almindeligt papir.

    Åbn her for at udskifte printpatronerne.

  6. Frontlåge

    Åbn denne låge, hvis du skal fjerne resttonerbeholderen eller fastklemt papir.

  7. Kassette 1

    Denne kassette kan indeholde op til 250 ark almindeligt papir.

  8. Kassette 2 (ekstraudstyr)

    Denne kassette kan indeholde op til 500 ark almindeligt papir.

  9. Bypassbakke

    Indlæg papir her et ark ad gangen.

  10. Betjeningspanel

    Indeholder en skærm og taster til maskinbetjening.

  11. Port til USB-nøgle

    Isæt en USB-nøgle for at anvende funktionen Scan til USB, eller forbind et digitalt kamera vha. et USB-kabel til PictBridge-udskrivning.

  12. Glasplade

    Anbring originaler her et ark ad gangen.

  13. Låge til glasplade

    Åbn lågen for at anbringe originaler på glaspladen.
