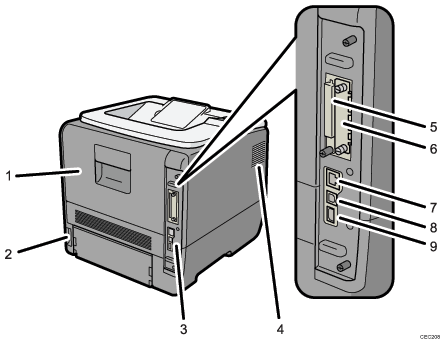

Utsidan: Baksida

Bakre lucka

Öppna den när du behöver byta fixeringsenheten.

Strömanslutning

Anslut strömkabeln till skrivaren här. Placera den andra änden i ett vägguttag i närheten.

Styrkort

Dra ut kortet när du installerar tillval som SDRAM-modulen eller hårddisk till skrivaren. Anslut USB- och Ethernet-kablar till motsvarande kontakter.

Ventiler

För att förhindra att skrivaren överhettas släpps värme från inre komponenter ut genom dessa ventilationsöppningar. Om ventilationsöppningarna blockeras eller täpps till fungerar skrivaren eventuellt inte korrekt.

Platser för SD-kort

Ta bort luckan och sätt i SD-kortet här.

Kortplats gränssnittskort (tillval)

Sätt i ett gränssnittskort (tillval) för trådlöst LAN, Gigabit Ethernet eller 1284 på den här kortplatsen.

Ethernetport

Använd en nätverkskabel för att ansluta skrivaren till nätverket.

USB-port B

Använd en USB-kabel för att ansluta skrivaren till en dator.

USB-port A

Anslut de valda USB-enheterna, t.ex. kortläsaren för verifiering, med en USB-kabel.
