Exterior: Vista Traseira

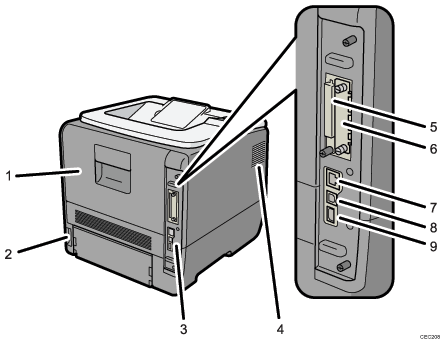

Imagem com numeração da imagem da impressora

  1. Tampa traseira

    Abra esta tampa para substituir a unidade de fusão.

  2. Conector de alimentação

    Ligue aqui o cabo de alimentação da impressora. Introduza a outra extremidade do cabo numa tomada de parede próxima.

  3. Placa controladora

    Faça-a deslizar para fora para instalar opções como o módulo SDRAM ou o disco rígido da impressora. Ligue os cabos necessários, por exemplo, cabo USB ou Ethernet, aos respectivos conectores.

  4. Aberturas de ventilação

    Para evitar o sobreaquecimento, o calor emitido pelos componentes internos é libertado através destes orifícios de ventilação. Poderão ocorrer anomalias ou falhas se estes orifícios forem tapados ou obstruídos.

  5. Slots para SD card

    Retire a tampa e instale aqui os SD cards.

  6. Entrada da placa de interface opcional

    Insira uma unidade de interface wireless LAN, uma placa Ethernet Gigabit ou uma placa de interface 1284 opcional nesta entrada.

  7. Porta Ethernet

    Utilize um cabo de interface de rede para ligar a impressora à rede.

  8. Porta USB B

    Utilize um cabo USB para ligar a impressora a um computador.

  9. Porta USB A

    Utilize um cabo USB para ligar os dispositivos USB opcionais, como o leitor para autenticação de cartões.
