Dołączanie zespołu kaset

NIEBEZPIECZEŃSTWO

  • Jeśli urządzenie przewróci się lub jeśli pokrywa czy inna część zostanie uszkodzona, należy wyłączyć zasilanie urządzenia i odłączyć przewód zasilający z gniazdka. Następnie należy skontaktować się z pracownikiem serwisu i zgłosić problem. Nie należy korzystać z urządzenia. W przeciwnym razie może dojść do pożaru lub porażenia prądem.

OSTRZEŻENIE

  • Drukarka waży około 23 kg (51 funty). Do podnoszenia urządzenia należy używać uchwytów umieszczonych po obu stronach i podnosić powoli. W przeciwnym razie urządzenie może upaść i ulec uszkodzeniu lub spowodować obrażenia ciała.

  • Odłącz kabel zasilający z gniazdka przed przeniesieniem urządzenia. Podczas przesuwania urządzenia należy uważać, aby nie uszkodzić kabla zasilającego, jeśli dostanie się on pod urządzenie. Niestosowanie się do tych środków bezpieczeństwa może spowodować pożar lub porażenie prądem.

  • Nie ustawiaj urządzenia na pochyłej lub niestabilnej powierzchni. Przewrócenie urządzenia może spowodować obrażenia ciała.

  • Nieostrożne podnoszenie lub upuszczenie może spowodować obrażenia.

  • Jeśli cztery opcjonalne zespoły kaset zostaną włożone do drukarki zamontowanej bezpośrednio na podłodze, drukarka może się wywrócić, powodując szkody i obrażenia ciała. Szczegółowe informacje dotyczące zapobiegania przewróceniu się urządzenia można uzyskać u przedstawiciela serwisu.

Ważne

  • Drukarka powinna być zawsze podnoszona przez dwie osoby.

  • Nie chwytaj za kasetę podnosząc drukarkę.

  • Jeśli zainstalowane są cztery zespoły kaset, są one identyfikowane jako „Kaseta 2”, „Kaseta 3”, „Kaseta 4” i „Kaseta 5”, rozpoczynając od góry.

  • Ta sama procedura ma zastosowanie przy montowaniu opcjonalnego zespołu kasety z kółkami.

  • Liczba opcjonalnych kaset, jakie można zamontować, zależy od miejsca zainstalowania drukarki.

    • Jeśli drukarka jest instalowana na biurku lub innej podwyższonej powierzchni, możliwe jest podłączenie maksymalnie trzech opcjonalnych zespołów kaset ((1). Jeśli drukarka jest montowana bezpośrednio na podłodze, można podłączyć maksymalnie cztery zespoły kaset papieru (2).

      Ilustracja drukarki

    • Aby zainstalować drukarkę bezpośrednio na podłodze, zamocuj opcjonalny zespół kasety z kółkami do spodu drukarki.

      Ilustracja drukarki

      1. Zespół kaset

      2. Zespół kasety na papier z kółkami

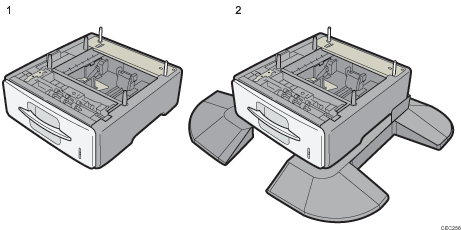

1Sprawdź, czy są w opakowaniu następujące elementy:

Ilustracja zespołu kasety na papier z kółkami

  1. Zespół kaset (razem z kasetą na papier)

  2. Zespół kaset z kółkami (razem z kasetą na papier)

2Wyłącz główny przełącznik zasilania i wyjmij przewód zasilający drukarki z gniazda sieciowego.

3Usuń taśmę samoprzylepną z opcjonalnego modułu prowadzenia papieru.

4Drukarkę należy podnosić przy użyciu uchwytów umieszczonych po obu jej stronach.

Ilustracja drukarki

Podczas przenoszenia drukarki nie należy chwytać za następujące części, gdyż może to spowodować awarię:

  • Uchwyt do standardowej tacy podawania papieru.

  • Dolna część tacy ręcznej.

5Na opcjonalnym module prowadzenia papieru jest pięć pionowych bolców. Zrównaj je z otworami w dolnej części drukarki a następnie ostrożnie podnieś drukarkę.

Ilustracja drukarki

6Po zainstalowaniu opcji wydrukuj stronę konfiguracji aby potwierdzić instalację.

Uwaga

  • W przypadku przenoszenia drukarki należy odłączyć zespół kaset.

  • Po zakończeniu instalacji można sprawdzić, czy zespół kaset został prawidłowo zainstalowany.W tym celu wydrukuj stronę konfiguracyjną przy użyciu menu [Lista/Str. testowe]. Jeśli zespół został zainstalowany prawidłowo, na stronie konfiguracyjnej w części „Podłączone wyposażenie” zostaną wydrukowane komunikaty „Kaseta 2”, „Kaseta 3”, „Kaseta 4” oraz „Kaseta 5”.

  • Jeśli zespół kaset nie został zainstalowany prawidłowo, przeprowadź instalację ponownie zgodnie z procedurą. Jeśli to się nie powiedzie, skontaktuj się z przedstawicielem handlowym lub serwisem.

  • Jeśli obszar zadrukowania nie jest poprawnie wyśrodkowany, należy wyregulować pozycję druku dla opcjonalnego zespołu kaset. Aby uzyskać szczegółowe informacje, patrz Dostosowanie pozycji drukowania.

  • Szczegółowe informacje na temat drukowania strony konfiguracyjnej znajdują się w Drukowanie testowe.

  • Aby uzyskać szczegółowe informacje na temat ładowania papieru do kasety, patrz Ładowanie papieru do kaset.

  • Po zainstalowaniu nowego modułu podawania papieru, możliwe jest że trzeba będzie ponownie skonfigurować ustawienia sterownika. Szczegóły, patrz Podręcznik instalacji sterownika.
