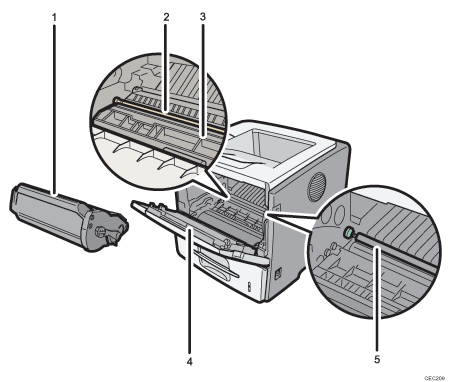

Wnętrze

Moduł drukujący

Zawiera toner oraz zespół światłoczuły.

Jeśli na wyświetlaczu pojawi się komunikat “Wymień moduł drukujący”, należy wymienić ten zespół.

Rolka rejestracyjna

Podaje arkusze papieru celem dokonania wydruku. Pamiętaj, aby wyczyścić tą rolkę, jeśli zabrudzi się lub podczas wymiany modułu drukującego.

Patrz Czyszczenie rolki rejestracyjnej.

Taca zbierająca

Otwórz niniejszy element, aby usunąć zacięty papier.

Pokrywa przednia

Otwórz niniejszy element, aby uzyskać dostęp do elementów wewnętrznych drukarki.

Rolka transferowa

Gdy na wyświetlaczu pojawi się komunikat “Wyma.wym:Zestaw eksploat.” należy wymienić rolkę.

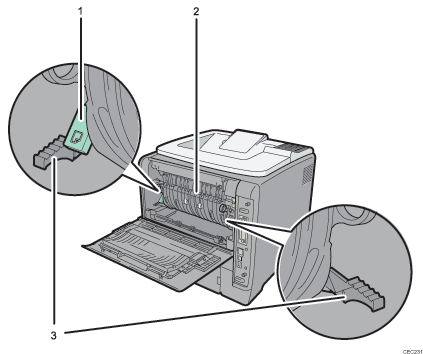

Dźwignia kopert

Użyj tej dźwigni, jeśli koperty marszczą się w trakcie drukowania. Podniesienie lub też opuszczenie dźwigni kopert odpowiednio do grubości papieru, na którym odbywa się wydruk, wpłynąć może na poprawę jakości wydruku.

Zespół grzejny

Wtapia drukowane obrazy w papier.

Gdy na wyświetlaczu pojawi się komunikat “Wyma.wym:Zestaw eksploat.” należy go wymienić.

Dźwignie blokady zespołu grzejnego

Podniesienie niniejszych dźwigni umożliwia wymianę zespołu grzejnego.
