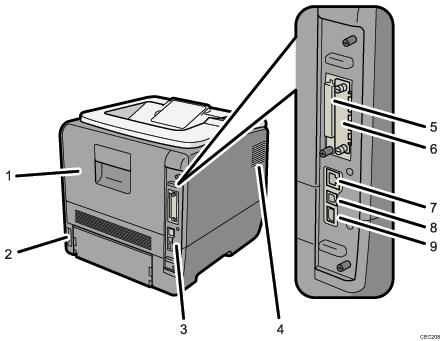

Utvendig: sett bakfra

Bakdeksel

Åpne dette dekselet når du skal bytte fuserenhet.

Strømkontakt

Sett inn strømledningen her. Sett den andre enden på strømledningen inn et strømuttak.

Kontrollerkort

Skyv dette ut for å installere tilleggsutstyr som en SDRAM-modul eller harddisk. Koble kabler som USB- og Ethernet-kabelen til kontaktene.

Åpninger

Varme fra de interne komponentene slippes ut gjennom disse åpningene for å hindre overoppheting. Feil eller feilfunksjoner kan føre til at disse luftåpningene blir helt eller delvis blokkert.

Spor for SD-kort

Fjern dekselet og sett inn SD-kort.

Spor for nettverkskort

Sett inn en trådløs LAN-enhet, et Gigabit Ethernet-kort eller et 1284-grensesnittkort i dette sporet.

Ethernet-port

Bruk en nettverkskabel til å koble skriveren til nettverket.

USB-port B

Bruk en USB-kabel til å koble skriveren til en datamaskin.

USB-port A

Du kan koble til ulike USB-enheter, som kortleseren for autentisering, med en USB-kabel.
