Collegare l'unità di alimentazione carta

ATTENZIONE

  • Se la macchina si ribalta o se si rompe uno sportello o un altro componente, è necessario spegnere l'interruttore di alimentazione e staccare la spina del cavo di alimentazione dalla presa a muro. Rivolgersi al rappresentante del servizio di assistenza e segnalare il problema. Non utilizzare la macchina. In caso contrario, potrebbero verificarsi incendi o scosse elettriche.

AVVERTIMENTO

  • La stampante pesa circa 23 kg (51 lb). Per sollevare la stampante, utilizzare le impugnature integrate su entrambi i lati e sollevarla lentamente. La stampante, se fatta cadere, potrebbe rompersi o causare lesioni personali.

  • Prima di spostare il dispositivo, scollegare il cavo di alimentazione dalla presa a muro. Durante lo spostamento, assicurarsi che il cavo di alimentazione non venga danneggiato sotto il dispositivo. La mancata osservazione di queste precauzioni potrebbe causare incendi o scosse elettriche.

  • Non posizionare la macchina su una superficie instabile o inclinata. In caso contrario, la macchina potrebbe ribaltarsi e provocare lesioni.

  • Se l'unità non viene sollevata con cura oppure viene fatta cadere, si rischiano delle lesioni.

  • La stampante potrebbe ribaltarsi e causare danni e infortuni se si impilano quattro unità di alimentazione carta opzionali su una stampante installata direttamente sul pavimento. Per informazioni su come evitare che la macchina si ribalti, contattare il centro di assistenza.

Importante

  • La stampante deve essere sempre sollevata da due persone.

  • Non afferrare l'area vassoi per sollevare la stampante.

  • Quando sono installate quattro unità di alimentazione carta, vengono rilevate come "Vassoio 2", "Vassoio 3", "Vassoio 4" e "Vassoio 5", partendo dall'unità più in alto.

  • La stessa procedura si applica quando si collega l'unità di alimentazione carta opzionale con rotelle.

  • Il numero di vassoi opzionali che è possibile collegare varia a seconda della posizione in cui è stata installata la stampante.

    • Se la stampante è installata su una scrivania o una superficie elevata, è possibile impilare fino a tre unità di alimentazione carta (1). Se la stampante è installata direttamente sul pavimento, è possibile impilare fino a quattro unità di alimentazione carta (2).

      Illustrazione della stampante

    • Per installare la stampante direttamente sul pavimento, collegare alla parte inferiore della stampante l'unità di alimentazione carta opzionale con rotelle.

      Illustrazione della stampante

      1. Unità di alimentazione carta

      2. Unità alimentazione carta con rotelle

1Controllare che la confezione contenga quanto segue:

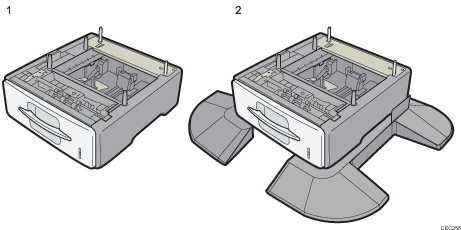

Illustrazione dell'unità alimentazione carta con rotelle

  1. Unità di alimentazione carta (compreso un vassoio carta)

  2. Unità di alimentazione carta con rotelle (compreso un vassoio carta)

2Spegnere l'interruttore generale della stampante e scollegare il cavo di alimentazione della stampante dalla presa a parete.

3Rimuovere il nastro adesivo dall'unità alimentazione carta opzionale.

4Sollevare la stampante utilizzando le impugnature presenti su entrambi i lati della stampante.

Illustrazione della stampante

Quando si sposta la stampante, non mantenerla sulle parti seguenti perché ciò potrebbe causare un malfunzionamento:

  • La maniglia posta sul vassoio di alimentazione carta standard.

  • Il lato inferiore del vassoio bypass.

5Ci sono cinque perni verticali sull'unità di alimentazione carta opzionale. Allinearli con i fori sul lato inferiore della stampante, quindi abbassare la stampante con attenzione.

Illustrazione della stampante

6Una voltra installata l'opzione, stampare la pagina di configurazione per confermare l'installazione.

Nota

  • Quando si sposta la stampante, togliere l'unità di alimentazione carta.

  • Dopo aver terminato l'installazione, si può controllare se l'unità di alimentazione carta è installata correttamente stampando la pagina di configurazione dal menu [Stampa lista/test]. Se l'unità di alimentazione carta è installata correttamente, verrà visualizzato "Vassoio 2", "Vassoio3", "Vassoio 4" e "Vassoio 5" per "Dispositivo collegato" sulla pagina di configurazione.

  • Se l'unità di alimentazione carta non è installata correttamente, reinstallarla seguendo questa procedura. Se non si riesce ad installarla correttamente anche dopo aver eseguito la reinstallazione, contattare l'assistenza o l'agente di vendita.

  • Se l'area di stampa non è centrata correttamente, regolare la posizione di stampa dell'unità di alimentazione carta opzionale. Per dettagli, vedere Regolare la posizione di stampa.

  • Per i dettagli relativi alla stampa della pagina di configurazione, vedere Stampa di prova.

  • Per i dettagli relativi al caricamento carta nel vassoio carta, vedere Caricare la carta nei vassoi.

  • Dopo aver installato una nuova unità di alimentazione carta, potrebbe essere necessario riconfigurare le impostazioni del driver. Per informazioni, vedere la Guida all'installazione del driver.
