A papíradagoló egység felszerelése

FIGYELMEZTETÉS

  • Ha a készülék eldől, vagy ha egy fedél vagy más alkatrész eltörik, ki kell kapcsolnia a tápellátást és ki kell húznia a villásdugót a fali csatlakozóból. Ezt követően lépjen kapcsolatba a szakszervizzel és jelezze a problémát. Ne használja a készüléket. Ellenkező esetben tűz vagy áramütés kockázata áll fenn.

FIGYELEM

  • A nyomtató tömege kb. 23 kg (51 font). A gép mozgatásánál használja a kialakított fogókat a gép két oldalán és lassan emelje meg. A készülék eltörhet, vagy sérülést okozhat ha leesik.

  • A készülék elmozgatása előtt húzza ki a hálózati kábelt a fali aljzatból. A mozgatás közben ügyeljen arra, hogy a hálózati kábel ne sérüljön meg a készülék alatt. Ha ezeket az óvintézkedéseket elmulasztja, az tüzet vagy áramütést okozhat.

  • Ne helyezze a készüléket instabil, ferde felületre. A készülék felborulása sérülést okozhat.

  • Ha a papíradagoló egységet óvatlanul emeli fel vagy leejti, az sérülést okozhat.

  • Ha a nyomtató közvetlenül a padlón helyezkedik el, és mind a négy papíradagoló egység fel van szerelve, előfordulhat, hogy a készülék feldől, amely sérülést okozhat. Ha el szeretné kerülni, hogy a nyomtató felboruljon, lépjen kapcsolatba a szakszervizzel.

Fontos

  • A nyomtatót mindig kettő személy emelje fel.

  • Ne fogja meg a tálca területét, amikor felemeli a nyomtatót.

  • Amikor négy papíradagoló egység van felszerelve, azonosítójuk a felső egységtől kezdve "2. papíradagoló", "3. papíradagoló", "4. papíradagoló" és "5. papíradagoló".

  • A görgőkkel ellátott kiegészítő papíradagoló egység csatlakoztatása esetén is ez az eljárás érvényes.

  • A készülékre szerelhető kiegészítő adagolók száma a nyomtató helyétől függően eltér.

    • Amennyiben a nyomtatót asztalra vagy más magasított felületre helyezi el, legfeljebb három papíradagoló egység szerelhető a készülékre. (1). Ha a készüléket közvetlenül a padlóra helyezi, legfeljebb négy papíradagoló szerelhető fel (2).

      A nyomtató illusztrációja

    • Ha a nyomtatót közvetlenül a padlóra szeretné elhelyezni, a görgőkkel ellátott kiegészítő papíradagoló egységet a nyomtató aljára csatlakoztassa.

      A nyomtató illusztrációja

      1. Papíradagoló egység

      2. Papíradagoló egység görgőkkel

1Ellenőrizze, hogy a csomag tartalmazza-e a következő elemeket:

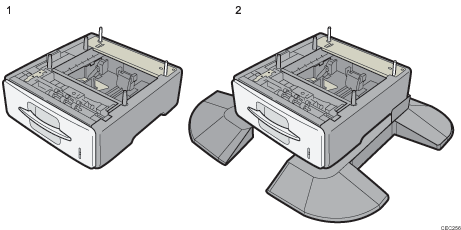

A kerekekkel ellátott papíradagoló egység illusztrációja

  1. Papíradagoló egység (és egy papíradagoló)

  2. Papíradagoló egység görgőkkel (és egy papíradagoló)

2Kapcsolja ki a nyomtatót, majd húzza ki a nyomtató csatlakozóját a fali kivezetésből.

3Távolítsa el a választható papíradagoló egységről a ragasztószalagot.

4A nyomtató mindkét oldalán megtalálható bemélyedő fogantyúk segítségével emelje fel a nyomtatót.

Nyomtató illusztrációja

A nyomtatót ne a következő elemektől fogva mozgassa, mert ez meghibásodást okozhat:

  • A normál papíradagoló tálcán található fogantyú.

  • A kézi adagoló alsó része.

5Öt álló tű található a választható papíradagoló egységen. Illessze őket a nyomtató alján lévő lyukakba, majd óvatosan tegye le a nyomtatót.

Nyomtató illusztrációja

6Az opció telepítése után nyomtassa ki a konfigurációs oldalt a telepítés megerősítéséhez.

Megjegyzés

  • A nyomtató áthelyezésekor távolítsa el a papíradagoló egységet.

  • A felszerelés befejezése után ellenőrizheti, hogy a papíradagoló egységet megfelelően szerelte-e fel, a konfigurációs lap kinyomtatásával a [Lista/Tesztnyomtatás] menüből. Ha a papíradagoló egység megfelelően lett felszerelve, a "2. adagoló", "3. adagoló", "4. adagoló", illetve az "5. adagoló" felirat megjelenik a "Csatlakoztatott eszközök" lehetőségnél a konfigurációs oldalon.

  • Ha a papíradagoló egység telepítése nem megfelelő, szerelje fel újra az alábbi lépéseket követve. Ha nem sikerült a megfelelő telepítés az újra felszerelés után sem, vegye fel a kapcsolatot a kereskedelmi vagy szervizképviselettel.

  • Ha a nyomtatási terület centerezése nem megfelelő, állítsa be a nyomtatási pozíciót az opcionális papíradagoló egységhez. A részletekért lásd: A nyomtatási pozíció beállítása.

  • A konfigurációs oldal kinyomtatásanak részleteivel kapcsolatosan lásd: Tesztnyomtatás.

  • A papíradagolóba történő papírbetöltés részleteivel kapcsolatban lásd: A papír betöltése a papíradagolóba.

  • Újabb papíradagoló egység telepítése után szükséges lehet a meghajtóbeállítások konfigurálása. Részletekért lásd a "Nyomtatóopciók Beállításainak Elvégzése" részt a Meghajtó Telepítési Útmutatóban.
