Installation de l'unité d'alimentation papier

Si l'appareil bascule, ou si un capot ou une autre pièce se brise, vous devez mettre l'interrupteur d'alimentation sur OFF et débrancher la prise du cordon d'alimentation de la prise murale. Contactez ensuite votre SAV et rapportez le problème. N'utilisez pas l'appareil. Cela risquerait de provoquer un incendie ou une électrocution.

L'imprimante pèse environ 23 kg (51 lb.). Lorsque vous déplacez l'imprimante, utilisez ses poignées latérales, et soulevez-la lentement. Si vous laissez tomber l'imprimante, vous pourriez l'endommager ou vous blesser.

Débranchez le cordon d'alimentation de la prise murale avant de déplacer l'appareil. Lors du déplacement de l'appareil, veillez à ne pas endommager le cordon d'alimentation sous l'appareil. Le non-respect de ces précautions peut entraîner un incendie ou une électrocution.

Ne placez pas l'appareil sur une surface instable ou inclinée. S'il bascule, vous risqueriez de vous blesser.

Soulevez délicatement l'unité d'alimentation papier car un déplacement brutal ou une chute de l'imprimante peut provoquer des blessures.

Si les quatre unités d'alimentation papier en option sont superposées sur une imprimante installée directement sur le sol, l'imprimante risque de basculer et de causer des dégâts matériels et des blessures corporelles. Pour plus d'informations sur la manière d'éviter le basculement de l'appareil, contactez le SAV.

L'imprimante doit toujours être soulevée par deux personnes.
N'attrapez pas la zone du magasin quand vous soulevez l'imprimante.
Lorsque quatre unités d'alimentation papier sont installées, elles sont détectées de la façon suivante : « Magasin 2 », « Magasin 3 », « Magasin 4 » et « Magasin 5 » à partir de l'unité supérieure.
La même procédure s'applique lorsque vous installez l'unité d'alimentation papier en option munie de roulettes.
Le nombre de magasins en option pouvant être installés varie selon l'emplacement d'installation de l'imprimante.
- Si l'imprimante est installée sur un bureau ou une autre surface surélevée, vous pouvez superposer jusqu'à trois unités d'alimentation papier en option (). Si l'imprimante est installée directement sur le sol, vous pouvez superposer jusqu'à quatre unités d'alimentation papier en option ().
- Pour installer l'imprimante directement sur le sol, montez l'unité d'alimentation en option avec roulettes en bas de l'imprimante.

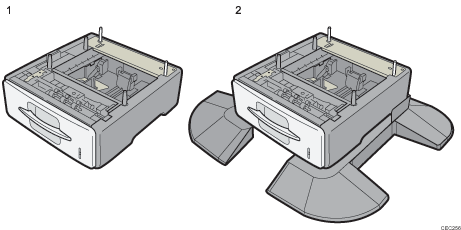

  1. Unité d'alimentation papier
  2. Unité d'alimentation papier avec roulettes

Vérifiez que l'emballage contient les éléments suivants :

Illustration de l'unité d'alimentation papier avec roulettes

Unité d'alimentation papier (comprenant un magasin papier)
Unité d'alimentation papier avec roulettes (comprenant un magasin papier)

Éteignez l'alimentation de l'imprimante puis débranchez le cordon d'alimentation de la prise murale.

Retirez le ruban adhésif de l'unité d'alimentation papier en option.

Soulevez l'imprimante en utilisant les poignées latérales.

Illustration de l'imprimante

Lors du déplacement de l'imprimante, ne maintenez pas les pièces suivantes au risque de provoquer un dysfonctionnement :

Poignée du magasin papier standard.

Face inférieure du Bypass.

L'unité d'alimentation papier en option comporte cinq broches de centrage verticales. Alignez-les sur les trous situés sous l'imprimante, puis abaissez délicatement l'imprimante.

Illustration de l'imprimante

Après avoir installé cette option, imprimez la page de configuration pour vérifier son installation.

Lorsque vous déplacez l'imprimante, retirez l'unité d'alimentation papier.
Une fois l'installation terminée, vous pouvez vérifier que l'unité d'alimentation papier est correctement installée en imprimant la page de configuration à partir du menu [Impr. liste/test]. Si l'unité d'alimentation papier est correctement installée, « Magasin 2 », « Magasin 3 », « Magasin 4 » et « Magasin 5 » s'afficheront sous « Options de connexion » sur la page de configuration.
Si l'unité d'alimentation papier n'est pas correctement installée, réinstallez-la en suivant cette procédure. Si vous n'arrivez toujours pas à l'installer, même après avoir tenté une réinstallation, contactez votre revendeur ou le SAV.
Si la zone imprimable n'est pas correctement centrée, ajustez la position d'impression pour l'unité d'alimentation papier en option. Pour plus d'informations, reportez-vous à Ajustement de la position d'impression.
Pour plus d'informations sur l'impression de la page de configuration, reportez-vous à Test d'impression.
Pour plus d'informations sur le chargement de papier dans le magasin, reportez-vous à Chargement du papier dans les magasins.
Quand une nouvelle unité d'alimentation papier a été installée, les paramètres du pilote peuvent être à reconfigurer. Pour plus d'informations, consultez le Manuel d'installation du pilote.
