Paperikasetin asentaminen

VAROITUS

  • Jos laite kaatuu tai laitteen kansi tai muu osa menee rikki, katkaise laitteesta virta ja irrota virtajohto pistorasiasta. Ota yhteys huoltoon ja ilmoita ongelmasta. Älä käytä laitetta. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku.

TÄRKEÄÄ

  • Tulostin painaa noin 23 kg. Kun siirrät tulostinta, käytä kummallekin puolelle upotettuja kahvoja ja nosta hitaasti. Tulostin vaurioituu tai voi aiheuttaa henkilövahingon, jos se putoaa.

  • Irrota virtajohto pistorasiasta ennen laitteen siirtämistä. Kun siirrät laitetta, varmista, ettei virtajohto jää laitteen alle ja vaurioidu. Ohjeiden noudattamatta jättämisestä voi seurata tulipalo tai sähköisku.

  • Älä sijoita tuotetta epävakaalle tai kaltevalle alustalle. Kaatuminen aiheuttaa loukkaantumisvaaran.

  • Paperikasetin huolimattomasta käsittelystä tai pudottamisesta voi seurata vahinkoja.

  • Jos lattialle sijoitettuun tulostimeen asennetaan neljä lisäpaperiyksikköä, tulostin voi kaatua. Lisätietoja laitteen kaatumisen estämisestä saat huoltoedustajalta.

Tärkeää

  • Tulostimen nostamiseen vaaditaan aina kaksi henkilöä.

  • Älä nosta tulostinta paperikasetin kohdalta.

  • Kun asennettuna on neljä paperiyksikköä, niistä käytetään nimityksiä "Kasetti 2", "Kasetti 3", "Kasetti 4" ja "Kasetti 5" ylimmästä lukien.

  • Pyörillä varustettu lisäpaperiyksikkö asennetaan samalla tavalla.

  • Tulostimeen asennettavien lisäpaperikasettien määrä riippuu tulostimen sijoituspaikasta.

    • Jos tulostin on pöydällä tai tasolla, voidaan asentaa kolme lisäpaperiyksikköä (1). Jos tulostin on lattialla, voidaan asentaa enintään neljä lisäpaperiyksikköä (2).

      Kuva tulostimesta

    • Jos tulostin sijoitetaan lattialle, asenna pyörillä varustettu lisäpaperiyksikkö alimmaiseksi.

      Kuva tulostimesta

      1. Paperikasetti

      2. Paperiyksikkö pyörillä

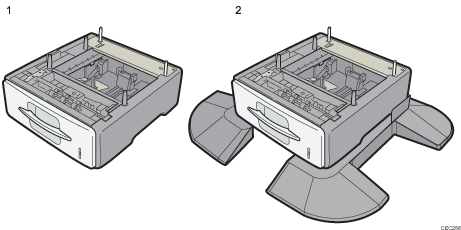

1Tarkista, että pakkauksessa on seuraavat tarvikkeet:

Kuva paperiyksiköstä pyörillä

  1. Lisäpaperiyksikkö (mukaan luettuna paperikasetti)

  2. Lisäpaperiyksikkö pyörillä (mukaan luettuna paperikasetti)

2Sammuta tulostin virtakytkimestä ja irrota tulostimen virtajohto pistorasiasta.

3Irrota teippi lisäpaperikasetista.

4Nosta tulostinta sen kummallekin puolelle upotetuista kahvoista.

Kuva tulostimesta

Älä pidä kiinni seuraavista osista tulostinta siirrettäessä, sillä se saattaa aiheuttaa toimintahäiriöitä:

  • vakiopaperikasetin kahva

  • ohisyöttötason alapuoli

5Lisäpaperiyksikössä on pystyssä viisi tappia. Kohdista ne tulostimen alapuolella oleviin reikiin, ja laske tulostin sitten varovasti alas.

Kuva tulostimesta

6Kun olet asentanut lisävarusteen, tulosta konfigurointisivu tarkistaaksesi asennuksen onnistumisen.

Huom.

  • Irrota paperikasetti ennen kuin siirrät tulostinta.

  • Tarkista että paperikasetti on asennettu oikein tulostamalla konfigurointisivu [Luettelo/testitulostus]-valikosta. Jos paperiyksikkö on oikein asennettu, konfigurointisivun kohdassa "Liitäntävarusteet" näkyy "Kasetti 2", "Kasetti 3", "Kasetti 4" ja "Kasetti 5".

  • Jos kasettia ei ole asennettu oikein, asenna se uudelleen ohjeiden mukaisesti. Ellei asennus onnistu toisellakaan kerralla, ota yhteys myynti- tai huoltoedustajaan.

  • Jos tulostusaluetta ei ole keskitetty oikein, säädä lisävarusteena saatavan paperikasetin tulostusaluetta. Lisätietoja, katso Tulostuskohdan säätäminen.

  • Lisätietoja konfigurointisivun tulostamisesta, katso Testitulostus.

  • Lisätietoja paperin lisäämisestä paperikasettiin, katso Paperin lisääminen kasetteihin.

  • Kun uusi paperikasetti on asennettu, ohjainasetukset pitää ehkä tehdä uudelleen. Ohjeet löytyvät ohjaimen asennusoppaasta.
