Ulkopuoli: takaosa

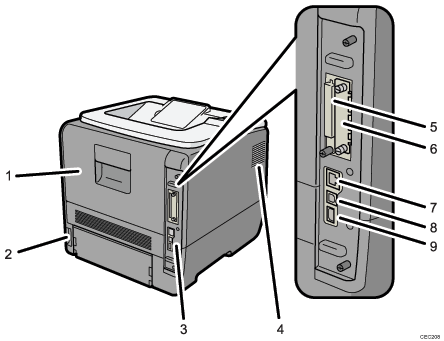

Numeroitu tulostimen kuva

  1. Takakansi

    Avaa takakansi, kun vaihdat lämpöyksikön.

  2. Virtaliitin

    Kytke tulostimen virtajohto tähän. Työnnä virtajohdon pistoke lähellä olevaan pistorasiaan.

  3. Ohjainkortti

    Vedä tämä esiin, kun asennat lisävarusteita, kuten SDRAM-korttia tai tulostimen kiintolevyä. Liitä johdot, kuten USB- ja Ethernet-kaapeli, niitä vastaaviin liittimiin.

  4. Tuuletusaukot

    Sisäisten komponenttien synnyttämä lämpö vapautuu tuuletusaukkojen kautta, mikä estää tulostimen ylikuumentumisen. Jos tuuletusaukot tukitaan tai peitetään, tulostimessa saattaa esiintyä toimintahäiriöitä tai muita vikoja.

  5. SD-korttipaikat

    Poista kansi ja laita SD-kortit tähän.

  6. Lisäliitännän korttipaikka

    Liitä tähän paikkaan valinnainen WLAN-liitäntäyksikkö, Gigabit Ethernet -kortti tai 1284-liitäntäkortti.

  7. Ethernet-portti

    Kytke tulostin verkkoon verkkokaapelilla.

  8. USB-portti B

    Kytke tulostin tietokoneeseen USB-kaapelilla.

  9. USB-portti A

    Kytke USB-lisävarusteet, kuten henkilökortin lukija, tähän USB-kaapelilla.
