Printerens bagside

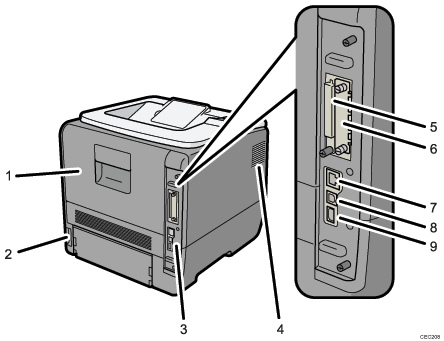

Nummereret illustration af printeren

  1. Baglåge

    Åbn denne, hvis varmeenheden skal udskiftes.

  2. Strømstik

    Tilslut strømkablet til printeren her. Indsæt den anden ende af kablet i den nærmeste stikkontakt.

  3. Controller-kort

    Træk dette ud, hvis du vil installere ekstraudstyr som f.eks. SDRAM-modulet eller printerharddisken. Indsæt kabler som USB- og Ethernet-kablet i deres respektive stik.

  4. Ventilationshuller

    Ventilationshullerne forhindrer overophedning af maskinens indvendige komponenter. Hvis disse huller blokeres, kan der opstå fejl på printeren, eller den kan bryde sammen.

  5. SD-kortholdere

    Fjern dækslet, og indsæt SD-kort her.

  6. Kortholder til valgfrit interfacekort

    En interfaceenhed til trådløst LAN, et gigabit Ethernet-kort eller et 1284-interfacekort kan indsættes som ekstraudstyr her.

  7. Ethernet-port

    Brug et netværkskabel til at forbinde printeren til netværket.

  8. USB-port B

    Brug et USB-kabel til at forbinde printeren med en computer.

  9. USB-port A

    Brug et USB-kabel til at tilslutte USB-enheder (ekstraudstyr) som f.eks. kortlæseren til godkendelse.
