元件指南

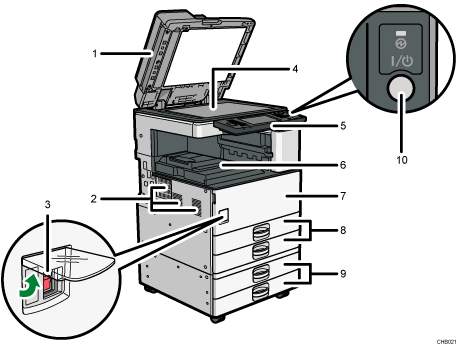

前视图和左视图

1. 曝光玻璃盖板（选购）或ADF（选购）

   （图中显示了ADF。）

   将曝光玻璃盖或ADF压在置于曝光玻璃的原稿上。

   如果将一叠原稿装到ADF中，ADF就会一张张地自动输送原稿。此ADF可用于双面原稿。

2. 通风孔

   防止过热。

3. 主电源开关

   如果打开操作开关后机器不运转，请检查主电源开关是否打开。如果此开关被关闭，请打开此开关。请参见“打开/关闭电源”。

4. 曝光玻璃

   将原稿面朝下放在此处。

5. 控制面板

   请参见“控制面板”。

6. 内纸盘1

   复印/打印的纸张和传真消息输送到此处。

7. 前盖

   打开前盖访问机器的内部。

8. 纸盘组（纸盘组1 2）

   在此处装纸。

9. 下纸盘（选购）

   在此处装纸。

10. 操作开关

    按下操作开关以打开电源（操作开关指示灯亮起）。要关闭电源，请再次按下操作开关（操作开关指示灯熄灭）。请参见“打开/关闭电源”。

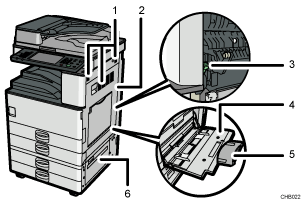

前视图和右视图

1. 通风孔

   防止过热。

2. 右盖

   要取出卡纸或使用信封控制杆，则打开此盖。

3. 信封控制杆

   要在纸盘1或手送台中装入信封，则推下此控制杆。

4. 手送台

   使用手送台来复印或打印到OHP投影片、标签纸（不干胶标签）、信封和自定义尺寸的纸张。

5. 延伸板

   在手送台中装入大于A4 的纸张时，请将该延伸板拉出。

6. 右下盖

   卡纸时打开此盖。

后视图和左视图

1. 通风孔

   防止过热。
