Arayüze Bağlanma

Bu bölüm, makine arayüzünün nasıl belirleneceğini ve makinenin ağ ortamına göre nasıl bağlanacağını açıklamaktadır.

RF parazitini engellemek için ferrit çekirdeği olan bir ağ arayüz kablosu kullanılmalıdır.

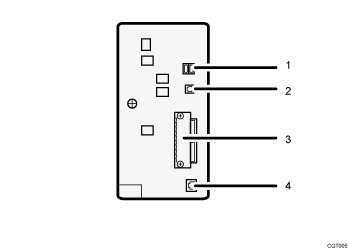

arayüzlere bağlanma çizimi (numaralandırılan öğe çağırma çizimi)

USB Ana Makine Arayüzü
USB arayüz aygıtı için bağlantı noktası
Makineyi bir kart kimlik doğrulama aygıtına, hafıza kartı okuyucusuna veya Bluetooth'a bağlamak için bu arayüzü kullanın.
USB 2.0 [Tip B] bağlantı noktası
USB2.0 [Tip B] arayüz kablosunun bağlanması için bağlantı noktası
Yuva A
Bu yuvaya isteğe bağlı bir arayüz kartı takın.
Yuva şu arayüz kartlarından birini barındırabilir:
- IEEE1284 arayüz kartı: Bu makineye bir IEEE 1284 kablosu bağlamak istiyorsanız gereklidir. Bu kart Yuva A'ya takıldığında, makineyi bir IEEE 1284 kablosu aracılığıyla bir bilgisayara bağlayabilmenizi sağlar.
- Kablosuz LAN arayüz ünitesi: Bu makineyi bir kablosuz LAN'a bağlamak istiyorsanız gereklidir. Yuva A'ya takıldığında, bu ünite makineyi bir IEEE 802.11 a veya IEEE 802.11 b/g kablosuz LAN'a bağlamanıza imkan tanır.
- Gigabit Ethernet kartı: Makineyi 1000BASE-T, 100BASE-TX, veya 10BASE-T kablosu kullanan bir ağa bağlamak isterseniz gereklidir.
10BASE-T/100BASE-TX bağlantı noktası
10BASE-T veya 100BASE-TX kablosunun bağlanması için bağlantı noktası

Yuva A sadece bir modül içerebilir: Bu yuvaya tek seferde sadece bir IEEE 1284 arayüz kartı veya bir Kablosuz LAN arayüz ünitesi takabilirsiniz.
Ethernet ve Gigabit Ethernet bağlantı noktası aynı anda kullanılamaz. İsteğe bağlı Gigabit Ethernet kartı takılıysa, Ethernet kablosunu Gigabit Ethernet kartındaki bağlantı noktasına bağlayın. Kablolar her iki bağlantı noktasına aynı anda takılırsa makineyle iletişim kurulamaz.
Bluetooth arayüz ünitesi ve Kablosuz LAN kartı aynı anda kullanılamaz.
