Bileşenler Rehberi

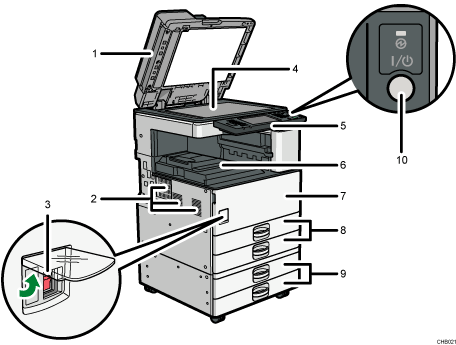

Ön ve sol görünüm

1. Şaryo camı kapağı (isteğe bağlı) veya ADF (isteğe bağlı)

   (Bu resim ADF'yi tanıtmaktadır.)

   Şaryo camı kapağını veya ADF'yi, şaryo camının üzerine konan orijinallerin üzerine indirin.

   ADF'ye bir dizi orijinal yüklerseniz, ADF orijinalleri otomatik olarak birer birer besler. Bu ADF iki taraflı orijinaller için kullanılabilir.

2. Havalandırma delikleri

   Aşırı ısınmayı önleyin.

3. Ana güç düğmesi

   Çalıştırma düğmesine bastıktan sonra makine çalışmazsa, ana güç düğmesinin açık olup olmadığını kontrol edin. Kapalıysa, açın. Bkz.“Gücü Açma/Kapama”.

4. Şaryo camı

   Orijinalleri yüzleri aşağı gelecek şekilde buraya yerleştirin.

5. Kontrol paneli

   Bkz. “Kontrol Paneli”.

6. Dahili Tepsi 1

   Kopyalanan/yazdırılan kağıt ve faks mesajları buraya iletilir.

7. Ön kapak

   Makinenin içine ulaşmak için açın.

8. Kağıt kasetleri (kasetler 1 2)

   Kağıdı buraya yükleyin.

9. Alt kağıt kasetleri (isteğe bağlı)

   Kağıdı buraya yükleyin.

10. Çalıştırma düğmesi

    Gücü açmak için basın (çalıştırma düğmesi göstergesi yanar). Gücü kapatmak için, yeniden basın (çalıştırma düğmesi göstergesi söner). Bkz.“Gücü Açma/Kapama”.

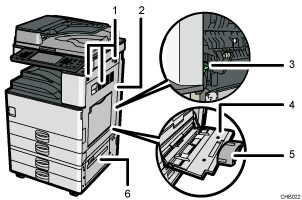

Ön ve sağ görünüm

1. Havalandırma delikleri

   Aşırı ısınmayı önleyin.

2. Sağ kapak

   Kağıt sıkışmalarını düzeltmek veya zarf kolunu kullanmak için bu kapağı açın.

3. Zarf kolu

   Kaset 1'e veya bypass tepsisine zarf yüklemek için bu kolu aşağı indirin.

4. Bypass tepsisi

   OHP asetatları, etiket kağıdı (yapışkan etiketler), zarflar ve özel boyutlu kağıt üzerine kopyalamak veya yazdırmak için kullanın.

5. Kağıt Desteği

   Bypass tepsisine A4'ten büyük kağıt yüklerken bu kağıt desteğini dışarı doğru çekin.

6. Alt sağ kapak

   Bir kağıt sıkışması meydana geldiğinde bu kapağı açın.

Arka ve sol görünüm

1. Havalandırma delikleri

   Aşırı ısınmayı önleyin.
