Guida ai componenti

Questa sezione introduce i nomi e le funzioni dei componenti.

Importante

  • Non ostruire i fori di ventilazione posizionando oggetti nelle vicinanze o appoggiando oggetti contro di essi. Se la macchina si surriscalda si potrebbero verificare dei guasti.

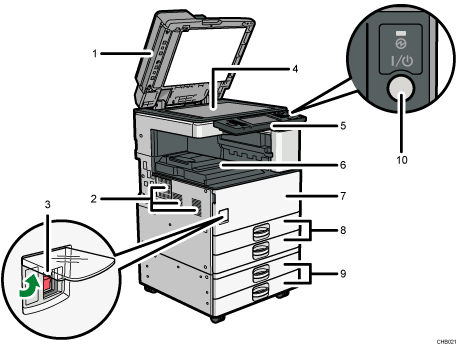

Vista anteriore sinistra

Illustrazione numerata unità principale

  1. Coprioriginali (opzionale) o ADF (opzionale)

    (L'illustrazione mostra l'ADF).

    Abbassare il coprioriginali o l'ADF sopra gli originali posizionati sul vetro di esposizione.

    Se si carica una pila di originali nell'ADF, l'ADF alimenta automaticamente gli originali uno alla volta. Questo ADF può essere utilizzato per originali fronte-retro.

  2. Fori di ventilazione

    Evitano il surriscaldamento.

  3. Interruttore di alimentazione principale

    Se la macchina non funziona dopo aver acceso l'interruttore di funzionamento, assicurarsi che l'interruttore di alimentazione principale sia acceso. Se è spento, accenderlo. Vedere "Accendere/Spegnere la macchina".

  4. Vetro di esposizione

    Posizionare gli originali a faccia in giù.

  5. Pannello di controllo

    Vedere "Pannello di controllo".

  6. Vassoio interno 1

    Copie, fax e stampe vengono consegnati qui.

  7. Sportello anteriore

    Aprire per accedere all'interno della macchina.

  8. Vassoi carta (vassoio 1 trattino 2)

    Caricare la carta qui.

  9. Vassoi carta inferiori (opzionali)

    Caricare la carta qui.

  10. Interruttore di funzionamento

    Premere per accendere la macchina (l'indicatore di funzionamento si accende). Per spegnere, premere nuovamente (l'indicatore di funzionamento si spegne). Vedere "Accendere/Spegnere la macchina".

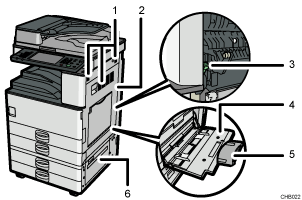

Vista anteriore destra

Illustrazione numerata unità principale

  1. Fori di ventilazione

    Evitano il surriscaldamento.

  2. Sportello destro rilegatore professionale

    Aprire questo sportello per rimuovere inceppamenti o per usare la leva buste.

  3. Leva buste

    Abbassare questa leva per caricare buste nel vassoio 1 o nel vassoio bypass.

  4. Vassoio bypass

    Da usare per copie o stampe su lucidi, etichette adesive, buste e carta di formato personalizzato.

  5. Estensione

    Estrarre l'estensione quando si caricano fogli di formato superiore al formato A4Orizzontale

  6. Sportello destro inferiore

    Aprire questo sportello quando si verifica un inceppamento carta.

Vista posteriore sinistra

Illustrazione numerata unità principale

  1. Fori di ventilazione

    Evitano il surriscaldamento.
