Guía de componentes

En esta sección se presentan los nombres y las funciones de los componentes.

Importante

  • No coloque ni apoye objetos sobre los orificios de ventilación ya que los estará obstruyendo. Si la máquina se sobrecalienta, se puede producir una avería.

Vista delantera e izquierda

Ilustración de la unidad principal, ilustración con llamadas numeradas

  1. Tapa del cristal de exposición (opcional) o ADF (opcional)

    (La ilustración muestra el ADF.)

    Baje la tapa del cristal de exposición o el ADF sobre los originales colocados en el cristal de exposición.

    Si coloca una pila de originales en el alimentador automático de documentos (ADF), éste procesará automáticamente los originales de uno en uno. Este alimentador de documentos se puede utilizar para originales de dos caras.

  2. Orificios de ventilación

    Evitan un sobrecalentamiento.

  3. Interruptor de alimentación principal

    Si la máquina no funciona después de encender el interruptor de funcionamiento, compruebe si el interruptor principal de alimentación está encendido. Si está apagado, enciéndalo. Consulte "Encendido/Apagado de la alimentación".

  4. Cristal de exposición

    Coloque aquí los originales hacia abajo.

  5. Panel de mandos

    Consulte "Panel de mandos".

  6. Bandeja interna 1

    El papel copiado o impreso y los mensajes de fax se entregan aquí.

  7. Tapa delantera

    Ábrala para acceder al interior de la máquina.

  8. Bandejas de papel (bandejas 1 guión 2)

    Cargue el papel aquí.

  9. Bandejas de papel inferiores (opcionales)

    Cargue el papel aquí.

  10. Interruptor de funcionamiento

    Púlselo para encender la máquina (el indicador del interruptor de funcionamiento se ilumina). Para apagar la máquina, vuelva a pulsar el interruptor (el indicador del interruptor de funcionamiento se apaga). Consulte "Encendido/Apagado de la alimentación".

Vista delantera y derecha

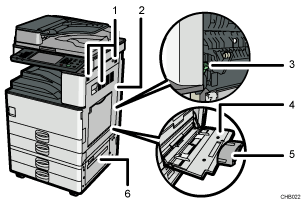

Ilustración de la unidad principal, ilustración con llamadas numeradas

  1. Orificios de ventilación

    Evitan un sobrecalentamiento.

  2. Tapa derecha

    Abra esta tapa para eliminar atascos de papel o usar la palanca de sobres.

  3. Palanca de sobres

    Baje esta palanca para cargar sobres en la bandeja 1 o la bandeja bypass.

  4. Bandeja bypass

    Utilícela para copiar o imprimir en transparencias OHP, etiquetas adhesivas, sobres y papel de tamaño personalizado.

  5. Extensor

    Tire del extensor cuando cargue hojas de un tamaño superior a A4Horizontal en la bandeja bypass.

  6. Tapa inferior derecha

    Abra esta tapa cuando se produzca un atasco.

Vista posterior e izquierda

Ilustración de la unidad principal, ilustración con llamadas numeradas

  1. Orificios de ventilación

    Evitan un sobrecalentamiento.

Referencia
