Anleitung für die Komponenten

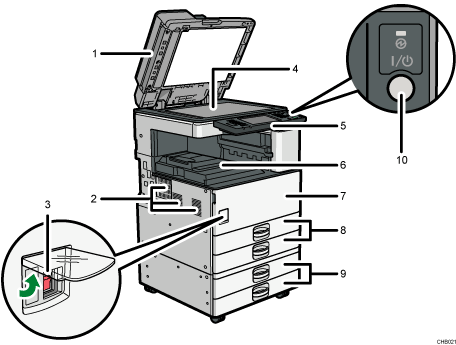

Vordere und linke Ansicht

1. Vorlagenglasabdeckung (optional) oder ADF (optional)

   (Diese Abbildung zeigt den ADF.)

   Senken Sie die Vorlagenglasabdeckung oder den ADF auf die Vorlagen, die sich auf dem Vorlagenglas befinden.

   Wenn Sie einen Satz Dokumente in den automatischen Vorlageneinzug (ADF) einlegen, dann werden die Dokumente automatisch einzeln eingezogen. Dieser ADF kann für zweiseitige Vorlagen verwendet werden.

2. Lüftungsöffnungen

   Überhitzung vermeiden.

3. Hauptschalter

   Wenn das Gerät nach dem Einschalten des Betriebsschalters nicht funktioniert, sollten Sie überprüfen, ob der Hauptschalter eingeschaltet ist. Falls nicht, schalten Sie ihn ein. Siehe Abschnitt “Ein/Ausschalten des Geräts”.

4. Vorlagenglas

   Legen Sie die Vorlagen mit der Bildseite nach unten auf.

5. Bedienfeld

   Siehe "Bedienfeld".

6. Interne Ablage 1

   Hier werden Kopien, Drucke oder Faxnachrichten ausgegeben.

7. Vordere Abdeckung

   Diese Abdeckung öffnen, um auf das Geräteinnere zugreifen zu können.

8. Papiermagazine (Magazin 1 2)

   Legen Sie hier Papier ein.

9. Untere Papiermagazine (optional)

   Legen Sie hier Papier ein.

10. Betriebsschalter

    Drücken Sie auf diesen Schalter, um das Gerät einzuschalten (die Betriebsschalteranzeige leuchtet auf). Um das Gerät auszuschalten, drücken Sie erneut auf denselben Schalter (die Betriebsschalteranzeige erlischt). Siehe Abschnitt “Ein/Ausschalten des Geräts”.

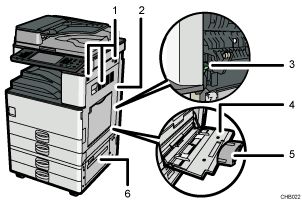

Vordere und rechte Ansicht

1. Lüftungsöffnungen

   Überhitzung vermeiden.

2. Rechte Abdeckung

   Öffnen Sie diese Abdeckung, um Papierstaus zu beseitigen oder den Umschlaghebel zu verwenden.

3. Umschlaghebel

   Drücken Sie diesen Hebel nach unten, um Umschläge in Magazin 1 oder den Bypass einzulegen.

4. Bypass

   Verwenden Sie diesen zum Kopieren oder Drucken auf OHP-Folien, Etikettenpapier (Klebeetiketten), Umschläge oder benutzerdefinierte Papierformate.

5. Verlängerung

   Ziehen Sie diese Verlängerung aus, wenn Sie in den Bypass Papier einlegen, das größer als A4 ist.

6. Untere rechte Abdeckung

   Diese Abdeckung öffnen, wenn ein Papierstau auftritt.

Hintere und linke Ansicht

1. Lüftungsöffnungen

   Überhitzung vermeiden.
