Guia de components

Aquesta secció explica els noms i les funcions dels diferents components.

Important

Vista frontal i esquerra

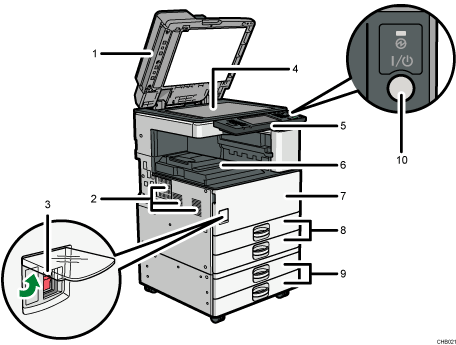

Il·lustració de la unitat principal numerada com a il·lustració de crida

  1. Tapa del cristall d'exposició (opcional) o ADF (opcional)

    (La il·lustració mostra l'ADF.)

    Abaixeu la tapa del cristall d'exposició o l'alimentador automàtic de documents (ADF) sobre els originals col·locats al cristall d'exposició.

    Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un. Aquest ADF també es pot fer servir per a originals de dues cares.

  2. Orificis de ventilació

    Eviten el sobreescalfament.

  3. Interruptor principal

    Si la màquina no funciona després d'accionar l'interruptor de funcionament, comproveu que l'interruptor d'alimentació principal estigui connectat. Si està desconnectat, connecteu-lo. Vegeu "Encesa/Apagada".

  4. Cristall d'exposició

    Col·loqueu els originals cara avall aquí.

  5. Panell de control

    Vegeu "Panell de control".

  6. Safata interna 1

    Les còpies, les impressions i els faxos surten per aquesta safata.

  7. Tapa frontal

    Obriu-la per accedir a l'interior de la màquina.

  8. Safates de paper (safates 1 guionet 2)

    El paper es carrega per aquí.

  9. Safates inferiors de paper (opcional)

    El paper es carrega per aquí.

  10. Interruptor de funcionament

    Premeu l'interruptor d'encesa (l'indicador de l'interruptor de funcionament s'encén). Per apagar l'alimentació, torneu a prémer aquest interruptor (l'indicador de l'interruptor de funcionament s'apaga). Vegeu "Encesa/Apagada".

Vista frontal i dreta

Il·lustració de la unitat principal numerada com a il·lustració de crida

  1. Orificis de ventilació

    Eviten el sobreescalfament.

  2. Tapa dreta

    Per eliminar paper encallat o utilitzar la palanca de sobres, obriu la tapa.

  3. Palanca de sobres

    Per carregar sobres a la safata 1 o a la safata bypass, empenyeu aquesta palanca cap abaix.

  4. Safata bypass

    Utilitzeu-la per fer còpies o impressions sobre transparències OHP, paper d'etiquetes (etiquetes adhesives), sobres i paper de format personalitzat.

  5. Extensor del paper

    Traieu aquest extensor quan carregueu fulls més grans que A4Horitzontal a la safata bypass.

  6. Tapa inferior dreta

    Haureu d'obrir aquesta tapa en cas d'encallament de paper.

Vista posterior i esquerra

Il·lustració de la unitat principal numerada com a il·lustració de crida

  1. Orificis de ventilació

    Eviten el sobreescalfament.
