Extérieur : vue avant

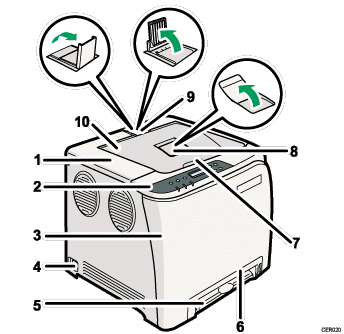

Illustration numérotée de la vue avant

  1. Capot supérieur

    Ouvrez ce capot pour remplacer la cartouche d'impression.

  2. Panneau de commande

    Comprend les touches permettant d'utiliser l'imprimante, ainsi que les voyants qui en affichent l'état.

  3. Capot avant

    Ouvrez ce capot pour remplacer la cartouche de toner usagé ou pour retirer du papier coincé.

    Pour ouvrir ce capot, tirez le levier sur la droite de l'imprimante.

  4. Interrupteur d'alimentation

    Utilisez cet interrupteur pour allumer et éteindre l'imprimante.

  5. Bypass

    Chargez le papier, feuille par feuille.

  6. Magasin 1

    Il est possible de charger jusqu'à 250 feuilles de papier ordinaire.

  7. Levier d'ouverture du capot supérieur

  8. Extension du réceptacle standard

    Utilisez ceci pour prendre en charge les feuilles qui deviennent courbées après leur impression.

    Retournez l'extension en poussant vers le bas l'extrémité dirigée vers l'arrière de l'appareil.

  9. Guides de butée

    Utilisez-les afin d'éviter que les feuilles de papier Legal, A4 ou Letter ne tombent derrière l'appareil.

    Pour les feuilles de papier Legal, veuillez utiliser le guide arrière.

    Pour les feuilles de papier A4, relevez le guide avant.

  10. Réceptacle standard

    C'est à cet endroit que s'empilent les tirages, face imprimée vers le bas.
