Exterior: Vista frontal

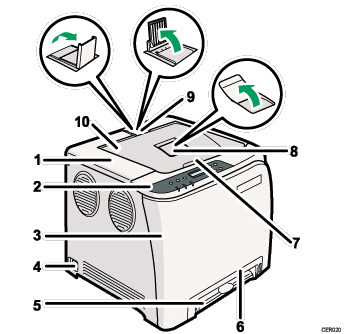

Ilustración de rótulos numerados en la vista frontal

  1. Cubierta superior

    Abra esta tapa para cambiar el cartucho de impresión.

  2. Panel de mandos

    Contiene las teclas para el control de la impresora e indicadores que muestran su estado.

  3. Tapa frontal

    Abra esta tapa para sustituir la botella de tóner residual o para eliminar el papel atascado.

    Para abrir esta tapa, tire de la palanca que se encuentra en el lado derecho de la impresora.

  4. Interruptor de alimentación

    Utilice este interruptor para encender y apagar la impresora.

  5. Bandeja bypass

    Cargue el papel de hoja en hoja.

  6. Bandeja 1

    Pueden cargarse hasta 250 hojas de papel normal.

  7. Palanca de apertura de la tapa superior

  8. Extensión de bandeja estándar

    Utilícela para las hojas que salen onduladas después de su impresión.

    Abra la unidad de extensión presionando hacia abajo el extremo que está hacia la parte posterior de la impresora.

  9. Guías tope

    Utilice estas guías para detener las hojas de tamaño Legal o A4/Letter y evitar que caigan por detrás de la máquina.

    Para hojas de tamaño Legal, levante la guía posterior.

    Para hojas de tamaño A4, levante la guía delantera.

  10. Bandeja estándar

    Las páginas impresas se amontonan con la cara impresa hacia abajo.
