Inleiding tot de onderdelen

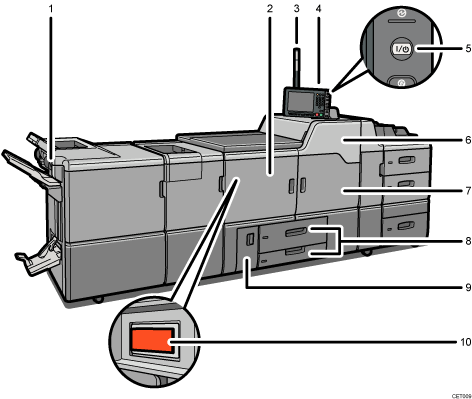

Aanzicht vanaf de voor- en linkerkant

1. Onderbreken/Doorgaan-schakelaar

   Druk hierop om het afdrukken tijdelijk te onderbreken. Als u nogmaals hierop drukt wordt de onderbroken taak weer hervat.

2. Linkervoorklep

   Open deze om toegang te krijgen tot de binnenkant van het apparaat of om de hoofdstroomschakelaar aan of uit te schakelen.

3. Attentielamp

   Wijst u op fouten tijdens het afdrukken, zoals papierstoringen en gebrek aan papier.

4. Bedieningspaneel

   Zie Bedieningspaneel.

5. Aan/uit-schakelaar

   Druk op deze schakelaar om het apparaat aan te zetten (het indicatielampje van de bedieningsschakelaar gaat aan). Druk nog een keer op deze schakelaar om het apparaat uit te schakelen (het indicatielampje van de aan-/uitschakelaar gaat uit). Zie De stroom in-/uitschakelen.

6. Voorklep rechtsboven

   Open deze om de tonercartridges te vervangen.

7. Rechtervoorklep

   U kunt deze panelen openen om toegang te krijgen tot de binnenkant van het apparaat.

8. Papierladen (lade 1 2)

   Hier plaatst u het papier in.

   Een indicatielampje aan de linkerkant van de voorkant van de lade brandt als papier wordt ingevoerd.

9. Voorklep linksonder

   Open deze klep om de tonerafvalfles te vervangen.

10. Hoofdstroomschakelaar

    Als het apparaat niet functioneert nadat u de aan/uit-schakelaar heeft ingeschakeld, controleer dan of de hoofdstroomschakelaar aan staat. Indien de schakelaar uitgeschakeld is, zet u deze aan. Zie De stroom in-/uitschakelen.

Aanzicht vanaf de achter- en rechterkant

1. Ventilatiegaten

   De ventilatiegaten zorgen ervoor dat het apparaat niet overhit raakt.

2. Aardlekschakelaar

   Beschermt gebruikers tegen elektrische schokken. Voor meer informatie over het controleren van de aardlekschakelaar raadpleegt u Controle van de aardlekschakelaar.
