Guia de components

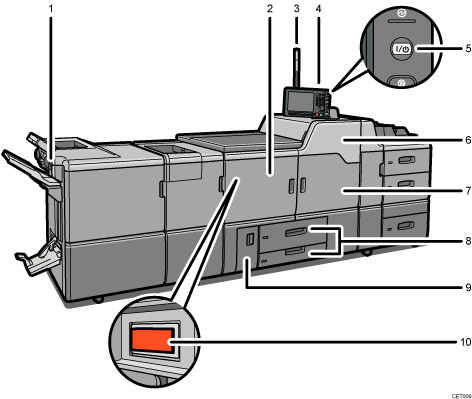

Vista frontal i esquerra

1. Interruptor Suspèn/Reprèn

   Premeu-lo per aturar momentàniament el procés d'impressió. En prémer-lo altra vegada, es reprèn l'acció en procés.

2. Tapa frontal esquerra

   Obriu-la per obtenir accés a l'interior de la màquina, o per accionar i desconnectar l'interruptor principal.

3. Llum d'avís

   Avisa dels errors durant la impressió, per exemple, quan s'encalla o s'acaba el paper.

4. Panell de control

   Vegeu Panell de control.

5. Interruptor de funcionament

   Premeu l'interruptor d'encesa (l'indicador de l'interruptor de funcionament s'encén). Per apagar l'alimentació, torneu a prémer aquest interruptor (l'indicador de l'interruptor de funcionament s'apaga). Vegeu Connectar/desconnectar la màquina.

6. Tapa superior dreta

   Obriu-la per canviar els cartutxos de tòner.

7. Tapa frontal

   Obriu-la per accedir a l'interior de la màquina.

8. Safates de paper (safates 1 2)

   El paper es carrega per aquí.

   L'indicador que hi ha a la part frontal dreta de la safata s'il·lumina quan el paper s'està carregant.

9. Tapa frontal inferior esquerra

   Obriu-la per canviar l'ampolla de tòner residual.

10. Interruptor principal

    Si la màquina no funciona després d'accionar l'interruptor de funcionament, comproveu que l'interruptor d'alimentació principal estigui connectat. Si està desconnectat, connecteu-lo. Vegeu Connectar/desconnectar la màquina.

Vista posterior i dreta

1. Orificis de ventilació

   Eviten el sobreescalfament.

2. Disjuntor de fugues a terra

   Protegeix els usuaris de xocs elèctrics. Per obtenir informació sobre com comprovar l'interruptor de fuita de terra, vegeu Comprovació dels disjuntors de fuites a terra.
