Digitalizar a área total de um original de formato personalizado
Se pretender digitalizar a área total de um original de formato personalizado, seleccione [FormPersonaliz] como formato de digitalização.
Para visualizar o ecrã de definição de formato personalizado, no ecrã inicial do scanner, prima [Defin. digitalização] > [Formato digitalização] > [FormPersonaliz].
As tabelas seguintes explicam como medir os originais de formato personalizado e como especificar as definições de digitalização no ecrã de definições de formato personalizado.
Como medir formatos
Orientação e colocação do original |
Método de medição para digitalizar a área total de um original de formato personalizado |
|---|---|
Na orientação |
|
Na orientação |
|
ou
no vidro de exposição ou no ADF
ou
no vidro de exposição ou no ADF

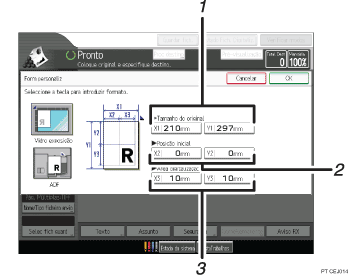

Definições de digitalização no ecrã de definição de formato personalizado
Tamanho do original (X1 e Y1)
Especifique o comprimento e a largura do original.
Introduza a largura e o comprimento reais respectivamente em [X1] e [Y1] e, em seguida, prima a tecla [
].Posição inicial (X2 e Y2)
Defina a Posição inicial para 0 mm (0 pol.).
Introduza "0" em [X2] e [Y2] e, em seguida, prima a tecla [
].Área digitalização (X3 e Y3)
Especifique os mesmos valores de Tamanho do original (X1, Y1).
Introduza os mesmos valores em [X3] e [Y3] como Tamanho do original (X1 e Y1 respectivamente) e depois prima a tecla [
].
Para X1 e Y1, pode especificar 140 mm (5,5 polegadas) ou mais.
Quando digitalizar originais utilizando [FormPersonaliz], não pode introduzir valores específicos em [Tamanho do original] e [Posição inicial]. Para configurar a área de digitalização, especifique primeiro a [Área digitalização] e a [Posição inicial] e, de seguida, o [Tamanho do original].

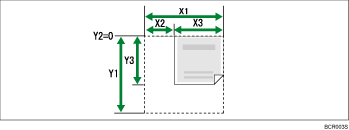

Para digitalizar um original mais pequeno do que 140 mm (5,5 polegadas), configure as definições como se estivesse a digitalizar parte de um original maior do que 140 mm (5,5 polegadas). Por exemplo: para digitalizar uma etiqueta de CD no vidro de exposição, especifique X1 - X3 e Y1 - Y3 com base na tabela abaixo. Para mais informações acerca dos procedimentos de digitalização, consulte Digitalizar parte de um original de formato personalizado
.
Para mais informações acerca de como colocar originais, consulte Definir o Tipo de Alimentação do Original
.
