Guia dos Componentes

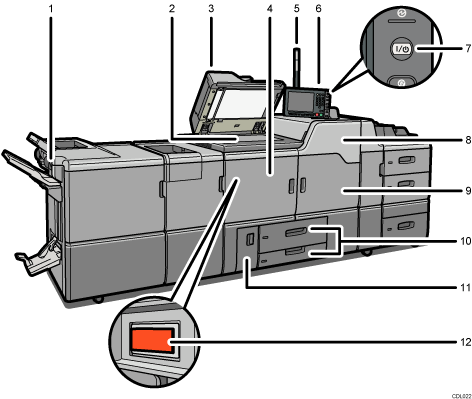

Vista frontal e esquerda

1. Interruptor de Suspender/Continuar

   Prima para parar momentaneamente a cópia. Premir novamente retoma a operação interrompida.

2. Vidro de exposição

   Coloque aqui os originais com a face virada para baixo.

3. ADF

   Baixe o ADF sobre os originais colocados no vidro de exposição.

   Se colocar um conjunto de originais no ADF, os originais são alimentados automaticamente, um a um. Este ADF pode ser utilizado para originais com dois lados.

4. Tampa frontal esquerda

   Abra esta tampa para aceder ao interior do equipamento ou para ligar ou desligar o interruptor de alimentação principal.

5. Sinalizador luminoso

   Alerta-o para a ocorrência de erros durante a impressão como, por exemplo, encravamentos ou falta de papel.

6. Painel de controlo

   Consulte Painel de Controlo.

7. Interruptor de operação

   Prima o interruptor para ligar a alimentação (o indicador do interruptor de operação acende). Prima novamente para desligar a alimentação (o indicador do interruptor de operação apaga). Consulte Ligar/Desligar a Alimentação.

8. Tampa frontal superior direita

   Abra esta tampa para substituir os cartuchos de toner.

9. Tampa frontal direita

   Abra esta tampa para aceder ao interior do equipamento.

10. Bandejas de papel (bandejas 1 2)

    Coloque papel aqui.

    Acende-se um indicador no lado frontal esquerdo da bandeja quando o papel está a ser alimentado.

11. Tampa frontal inferior esquerda

    Abra esta tampa para substituir a embalagem de desperdícios de toner.

12. Interruptor de alimentação principal

    Se o equipamento não funcionar depois de ligar o interruptor de operação, verifique se o interruptor de alimentação principal está ligado. Se estiver desligado, ligue-o. Consulte Ligar/Desligar a Alimentação.

Vista traseira e direita

1. Orifícios de ventilação

   Previnem o sobreaquecimento.

2. Disjuntor diferencial

   Protege os utilizadores de choques eléctricos. Para mais informações sobre como verificar o disjuntor diferencial, consulte Verificar o Disjuntor Diferencial.
