Przewodnik po elementach składowych

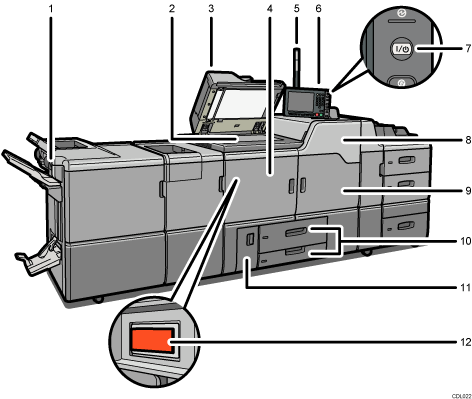

Widok z przodu i z lewej strony

1. Przycisk Wstrzymaj/Wznów

   Naciśnij przycisk, aby chwilowo wstrzymać kopiowanie. Naciśnij go ponownie, aby wznowić przerwane zadanie.

2. Szyba ekspozycyjna

   Oryginały należy umieścić stroną do kopiowania skierowaną do dołu.

3. ADF

   Podajnik ADF należy umieścić na oryginałach znajdujących się na szybie ekspozycyjnej.

   Jeśli w podajniku ADF zostanie umieszczony stos oryginałów, podajnik będzie automatycznie podawał oryginały pojedynczo. Podajnik ten obsługuje również dwustronne oryginały.

4. Przednia lewa pokrywa

   Otwórz, aby dostać się do wnętrza urządzenia lub aby włączyć bądź wyłączyć główny przełącznik zasilania.

5. Lampa sygnalizacyjna

   Informuje o błędach podczas wydruku takich jak zacięcie lub brak papieru.

6. Panel operacyjny

   Patrz Panel operacyjny.

7. Przełącznik operacyjny

   Naciśnij, aby włączyć zasilanie (wskaźnik przełącznika operacyjnego zaświeci się). Aby wyłączyć zasilanie, naciśnij przełącznik ponownie (wskaźnik przełącznika operacyjnego zgaśnie). Patrz Włączanie/wyłączanie zasilania.

8. Przednia prawa górna pokrywa

   Otwórz, aby wymienić pojemniki z tonerem.

9. Przednia prawa pokrywa

   Otwórz, aby uzyskać dostęp do wnętrza urządzenia.

10. Kasety na papier (kasety 12)

    Tutaj załaduj papier.

    W trakcie pobierania papieru świeci się wskaźnik, znajdujący się z przedniej lewej strony kasety.

11. Przednia lewa dolna pokrywa

    Otwórz, aby wymienić pojemnik na zużyty toner.

12. Główny przełącznik zasilania

    Jeśli urządzenie nie działa po włączeniu przełącznika operacyjnego, sprawdź, czy główny wyłącznik zasilania jest włączony. Jeżeli jest wyłączony, włącz go. Patrz Włączanie/wyłączanie zasilania.

Widok z tyłu i z prawej strony

1. Otwory wentylacyjne

   Zapobiegają przegrzaniu.

2. Zabezpieczenie przeciwprzepięciowe

   Chroni użytkowników przed porażeniem prądem elektrycznym. Aby uzyskać szczegółowe informacje na temat zabezpieczenia przeciwprzepięciowego, patrz Sprawdzanie zabezpieczenia przeciwprzepięciowego.
